Descripción

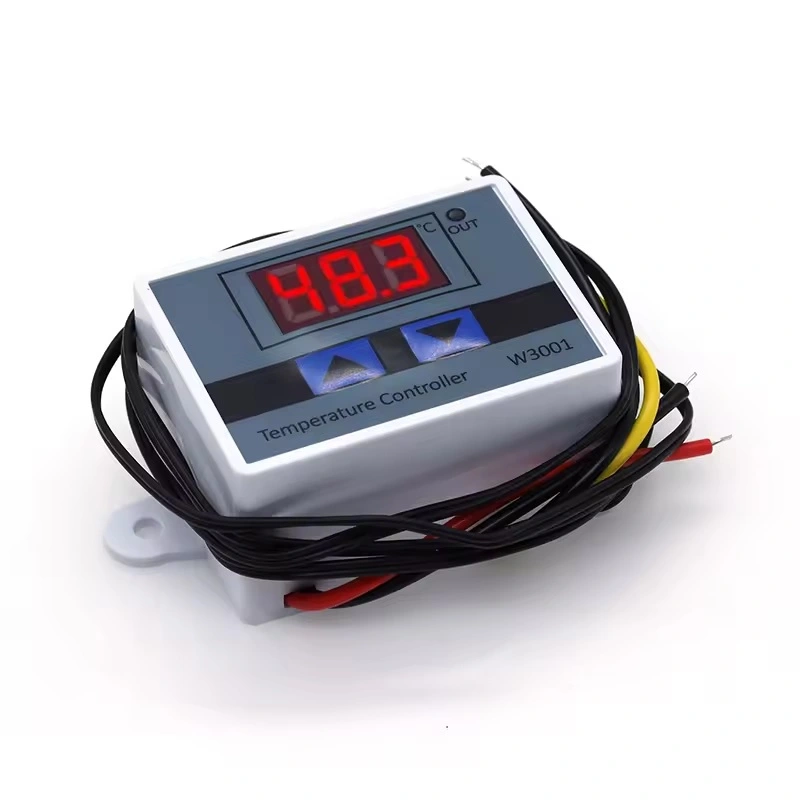

El W3001 es un termostato digital compacto diseñado para control automático de temperatura en sistemas de calefacción y refrigeración. Integra un sensor NTC10K de 1 metro con protección resistente al agua, display LED de tres dígitos para visualización en tiempo real, y salida de relé de 10A para conmutación directa de cargas resistivas o inductivas. Voltaje de alimentación según variante: 12VDC, 24VDC, o 220VAC, lo que lo hace versátil para aplicaciones domésticas e industriales.
Características principales
- Modo dual automático: detecta automáticamente si debe funcionar en calefacción (arranque < paro) o refrigeración (arranque > paro) según los umbrales configurados
- Configuración intuitiva: ajuste de temperatura de arranque y paro mediante dos botones (UP/DOWN); visualización instantánea de valores almacenados
- Restablecimiento de fábrica: mantener ambos botones presionados al encender restaura valores predeterminados (display muestra 888)
- Indicador visual de salida: LED indicador se enciende cuando el relé está activo y la carga alimentada
- Montaje por panel: dimensiones compactas 60×45×31mm con orificios de instalación espaciados a 73mm y apertura frontal de 4mm
- Protección de sonda: cable de 1m con sensor NTC10K sellado, apto para inmersión en líquidos (acuarios, tanques, incubadoras)
Aplicaciones
- Acuarios y acuicultura: mantenimiento de temperatura del agua en rangos estrechos
- Incubadoras: control de calor para cría avícola o reptiles
- Sistemas de calefacción eléctrica: activación/desactivación de resistencias según demanda térmica
- Refrigeración: control de compresores o ventiladores en cámaras frigoríficas, vitrinas, fermentadores
- Invernaderos: regulación climática automatizada
- Procesos industriales: monitoreo y control de líneas que requieren estabilidad térmica
Notas
Este producto se ofrece en tres variantes de alimentación que comparten las mismas funciones y especificaciones de medición, pero difieren en el voltaje de entrada:
- DC 12V (operación en vehículos, sistemas solares, baterías)
- DC 24V (automatización industrial, PLCs)
- AC 220V (red eléctrica estándar Perú y mayoría de países)
Importante: verificar el voltaje de la variante antes de conectar. No intercambiar alimentaciones DC/AC ni voltajes distintos, ya que puede dañar irreversiblemente el controlador.
La carga máxima de 1500W a 220VAC (o proporcional a otros voltajes) corresponde a cargas resistivas. Para cargas inductivas (motores, compresores) se recomienda reducir al 60% de la capacidad nominal o utilizar un contactor externo.
Especificaciones técnicas
| Medición y control | |
| Modelo | MH-W3001 |
| Rango de medición | -50°C a 110°C |
| Rango de control | -50°C a 110°C |
| Precisión de medición | ±0.2°C |
| Precisión de control | ±0.1°C |
| Sensor incluido | NTC10K, 1m, resistente al agua |
| Salida | |
| Tipo de salida | Relé directo (contacto normalmente abierto) |
| Corriente máxima | 10A |
| Potencia máxima de carga | 1500W (220VAC) / 240W (24VDC) |
| Alimentación | |
| Voltajes disponibles | DC 12V / DC 24V / AC 220V |
| Dimensiones y montaje | |
| Dimensiones del módulo | 60×45×31mm |
| Espaciado de orificios de montaje | 73mm (horizontal) × 60mm (vertical) |
| Apertura del panel | 4mm |
