Sensor de pH industrial 0-14pH 24/7 Arduino ESP32

Descripción

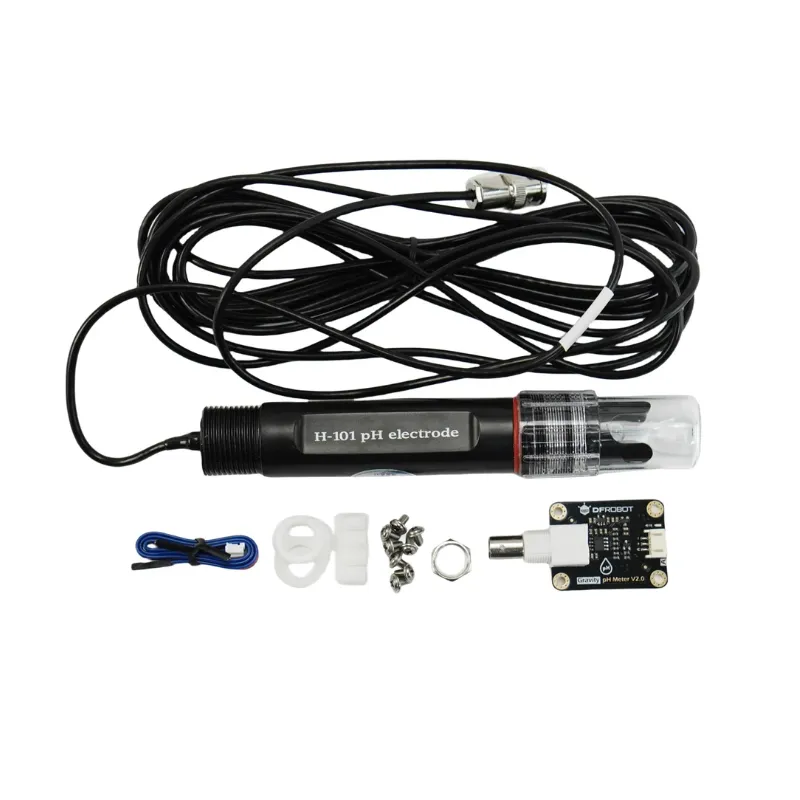

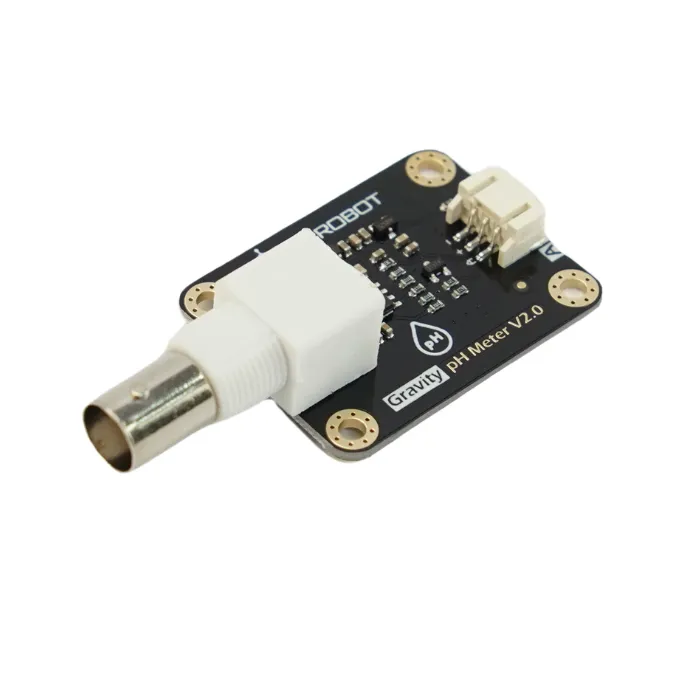

Este kit sensor de pH industrial de líquido está formado por dos piezas: un electrodo de vidrio de grado industrial y una placa que acondiciona su señal. El electrodo genera una tensión de muy baja corriente que ningún microcontrolador puede leer directamente. Por lo tanto, la placa cumple la función de amplificar esa señal, filtrarla por hardware y entregarla como una salida analógica limpia de 0-3.0V. A diferencia de los electrodos de laboratorio, este modelo está construido para permanecer sumergido de forma permanente, por lo que sirve para monitoreo 24/7 y no solo para mediciones puntuales.

Características principales

• Electrodo de grado industrial: mantiene la lectura estable bajo inmersión continua, condición en la que un electrodo de laboratorio se degrada en semanas.
• Salida filtrada por hardware: la placa reduce el ruido en el propio circuito, de modo que la lectura llega estable al ADC sin necesidad de promediado por software.
• Alimentación de rango amplio (3.3-5.5V): funciona con lógica de 5V y de 3.3V sin adaptador de nivel. En consecuencia, es compatible con Arduino UNO, ESP32, Raspberry Pi Pico y placas similares.
• Conexión sin soldadura: el electrodo entra por BNC y la placa se conecta al microcontrolador con un cable Gravity PH2.0-3P incluido.
• Librería DFRobot_PH: ejecuta calibración de dos puntos con reconocimiento automático del buffer y guarda los parámetros en EEPROM. Además, aplica compensación por temperatura si el programa le entrega la lectura de un sensor externo, como un DS18B20.

Aplicaciones

• Control de solución nutritiva en hidroponía y fertirriego.
• Monitoreo de estanques en acuicultura y acuaponía.
• Supervisión de procesos en plantas de tratamiento de agua y efluentes.
• Monitoreo ambiental de ríos, lagunas y descargas industriales.
• Laboratorios de enseñanza e investigación en instrumentación.

Notas

• La calibración es obligatoria y los buffers no están incluidos. El kit requiere soluciones patrón de pH 4.0 y pH 7.0 para la calibración de dos puntos. Sin ellas, la lectura no es confiable. Asimismo, el procedimiento debe repetirse cada mes o tras un período largo de almacenamiento.
• Para Raspberry Pi u otra SBC se necesita un ADC externo. La salida es analógica, por lo que una placa sin entrada analógica requiere un convertidor tipo ADS1115. Los microcontroladores con ADC integrado no lo necesitan.
• El electrodo es un consumible. Su vida útil supera 0.5 años en medición continua y depende de la calidad del agua. De esta forma, en instalaciones permanentes conviene presupuestar su reposición periódica.
• La placa y el conector BNC deben permanecer secos. La humedad altera la impedancia de entrada y falsea la medición. Por esta razón, el kit incluye separadores de nylon: la placa se monta sobre ellos, separada de cualquier superficie húmeda o conductora.
• Los cristales blancos en el capuchón son normales. El capuchón protector contiene solución de KCl 3.3mol/L que puede cristalizar alrededor de la tapa. No indica daño ni afecta la vida del electrodo; se recomienda devolver los cristales a la solución del capuchón.
