Descripción

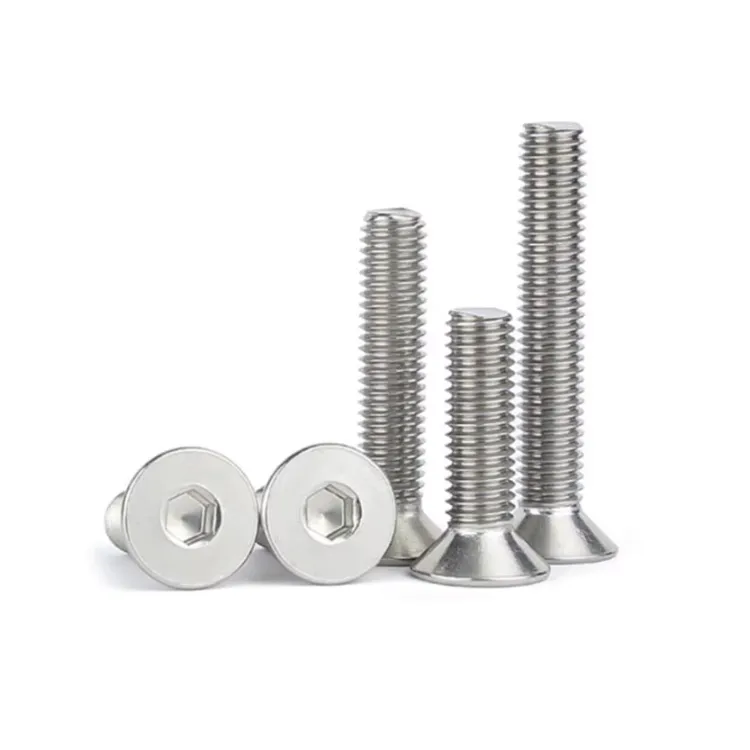

Perno de cabeza avellanada con hexágono interno (también conocido como perno allen flat), DIN 7991 (ISO 10642), en acero inoxidable 304. La cabeza cónica a 90° encaja en el rebaje del agujero y queda al ras, a diferencia de la DIN 912 cilíndrica, que sobresale.
Características del perno allen avellanado
- Montaje al ras: sin salientes en la superficie, para uniones donde otra pieza desliza o apoya encima.
- Hexágono interno: se aprieta en alojamientos donde no entra una llave de boca.
- Cabeza baja: admite menos par que la DIN 912. Perno de acabado, no de precarga.
- La longitud es total: incluye la cabeza.
Aplicaciones del perno allen avellanado
- Perfil de aluminio y placas donde el perno no puede sobresalir
- Piezas impresas en 3D con el rebaje modelado
- Placas frontales, tapas y carcasas de tableros
- Guías lineales, CNC y robótica
Notas
- El agujero necesita un rebaje cónico donde encaja la cabeza. Usar avellanadora de 90°, no de 82° (medida americana).
- El 304 (A2) no resiste cloruros (ambiente marino, salpicadura salina). Para eso, 316 (A4).
Especificaciones técnicas
| Material | |
| Material | Acero inoxidable 304 (A2, AISI 304) |
| Estructura | Austenítica |
| Acabado | Natural, sin recubrimiento |
| Cabeza y accionamiento | |
| Tipo de cabeza | Avellanada, cónica |
| Ángulo de cabeza | 90° (ángulo total del cono) |
| Accionamiento | Hexágono interno (allen) |
| Estándar | DIN 7991 / ISO 10642 |
| Rosca | |
| Tipo de rosca | Métrica ISO, paso grueso |
| Diámetros | M3, M4, M5, M6 |
| Longitudes | Ver variaciones disponibles |
| Dimensiones por medida | |
| M3 | Paso 0.5mm · Cabeza 6mm Ø x 1.7mm · Llave 2mm |
| M4 | Paso 0.7mm · Cabeza 8mm Ø x 2.3mm · Llave 2.5mm |
| M5 | Paso 0.8mm · Cabeza 10mm Ø x 2.8mm · Llave 3mm |
| M6 | Paso 1.0mm · Cabeza 12mm Ø x 3.3mm · Llave 4mm |
| Presentación | |
| Venta | Por unidad |
