Descripción

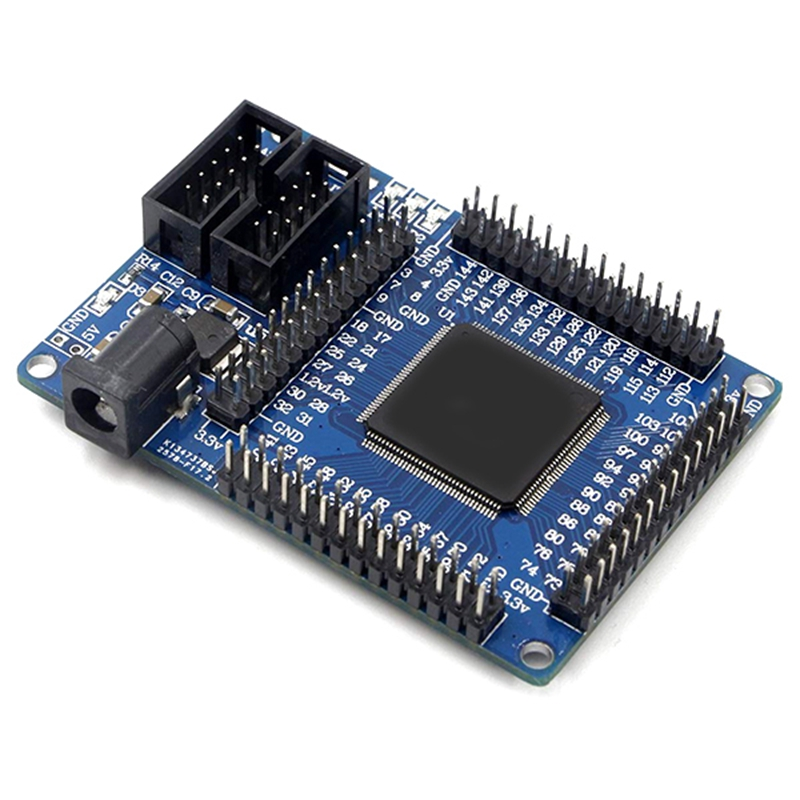

La tarjeta FPGA Cyclone II EP2C5T144 permite implementar y probar circuitos digitales programables. Es compatible con programadores USB Blaster y JTAG, y admite distintos modos de configuración para cargar el diseño. También permite analizar señales y realizar pruebas de hardware, su arquitectura permite configuraciones AS, PS y JTAG, facilitando pruebas, validación y desarrollo de hardware embebido.
Aplicaciones Principales
- Desarrollo de sistemas digitales programables
- Prototipado de hardware y validación de circuitos lógicos
- Implementación de controladores embebidos y NIOS II
- Aplicaciones educativas y de investigación en arquitectura digital
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| FPGA principal | Altera Cyclone II EP2C5T144 |
| Compatibilidad de programación | AS, PS y JTAG |
| Programador compatible | USB Blaster / JTAG |
| Series FPGA compatibles | Stratix, Cyclone, Cyclone II/III/IV, FLEX10K, APEX20K, ACEX1K |
| Series CPLD compatibles | MAX3000, MAX7000, MAX9000, MAXII |
| Dispositivos de configuración compatibles | EPCS1, EPCS4, EPCS16, EPCS64; EPC1, EPC4 |
| Herramientas soportadas | Quartus II v4.0 y superior |
| Soporte de análisis | SignalTap II (analizador lógico integrado) |
| Compatibilidad del sistema operativo | Windows XP, Vista, 7; Linux |
