Descripción

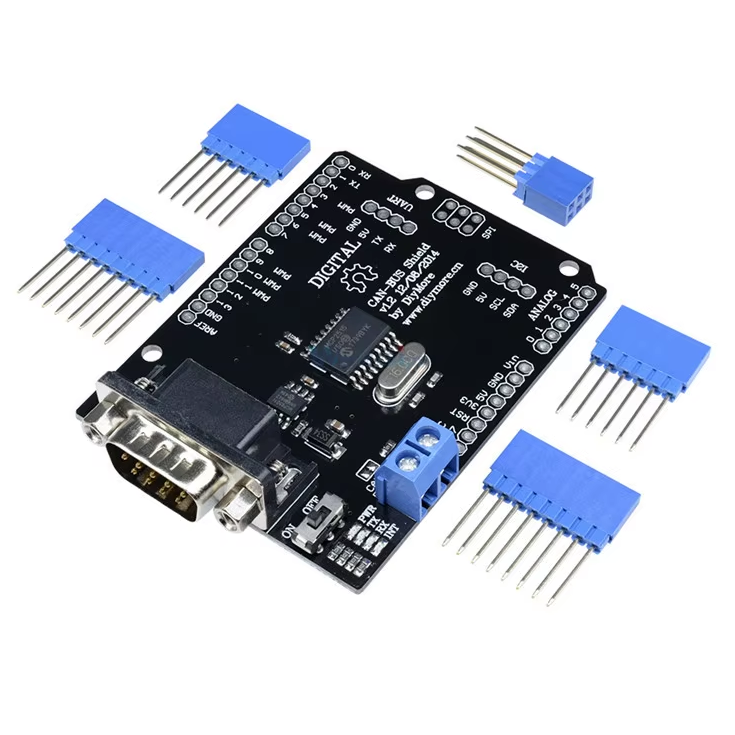

El shield CAN BUS MCP2515 permite que un microcontrolador establezca comunicación en redes CAN 2.0B mediante una interfaz SPI estándar. Incorpora el transceptor TJA1050 para el nivel físico, con protección básica frente a interferencias y pines dedicados para configuración, interrupción y control. Su diseño facilita la integración en sistemas automotrices, de automatización o instrumentación que utilicen topologías CAN.
Aplicaciones Principales
- Comunicación entre nodos en buses CAN
- Automatización industrial
- Instrumentación distribuida
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip controlador CAN | MCP2515 (SPI) |
| Transceptor CAN | TJA1050 |
| Interfaz física CAN | Conector DB9 estándar + bornera CAN-H / CAN-L |
| Compatibilidad de comunicación | SPI (SCK, MISO, MOSI, CS) |
| Tensión de operación | 5 V |
| Velocidad de bus CAN | Hasta 1 Mbps |
| Indicadores | LEDs de estado y comunicación |
| Oscilador | Cristal de 8 MHz |
| Dimensiones | Formato shield tipo Arduino |
