Descripción

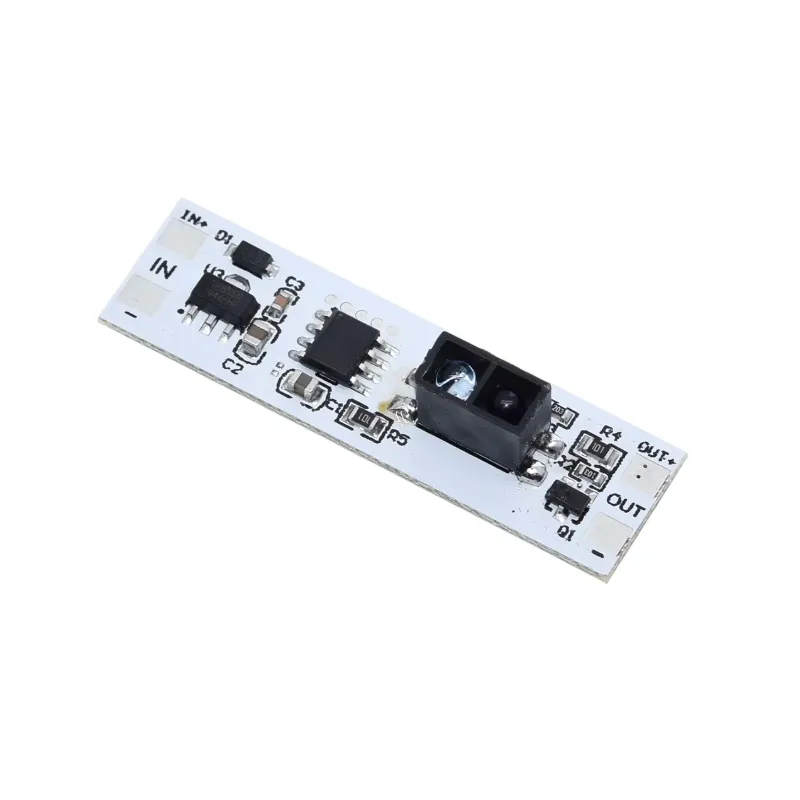

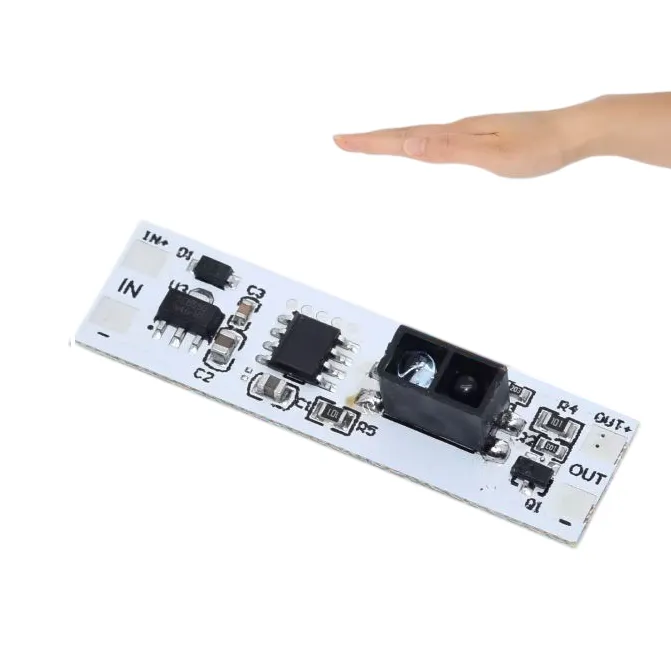

El sensor de barrido de mano MH-8072W (también comercializado como MH-8072W ) es un módulo sensor infrarrojo de activación por barrido de mano, diseñado para el control sin contacto de iluminación LED en aplicaciones domésticas e industriales ligeras. Opera bajo alimentación DC de tensión constante entre 5V y 24V, activando o desactivando la carga mediante detección de proximidad en el rango de 10 a 80mm.
La salida es de tipo switch/indicador, apta exclusivamente para cargas resistivas como tiras LED y luminarias DC.
Aplicaciones del sensor de barrido de mano
- Iluminación de armarios y closets con tiras LED DC
- Encendido/apagado sin contacto en cajones y muebles
- Automatización doméstica con LED de baja tensión
- Control de acceso luminoso donde no es posible el contacto físico
- Integración con transformadores 12V/24V desde red 220VAC
Notas
- Alimentación: No puede conectarse directamente a red 220VAC. Requiere transformador DC (12V o 24V según la tira LED utilizada).
- Cargas no compatibles: No debe emplearse con cargas inductivas (motores, relés, bobinas, inductores).
- Carga continua: Algunas versiones se comercializan como 36W/3A. Se recomienda no superar 36W en instalaciones continuas para mayor margen de seguridad.
- Compatibilidad declarada: Compatible con controlador XK-GK-4010A.
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Modelos | MH-8072W / WA-4032A |
| Principio de detección | Infrarrojo (barrido de mano) |
| Voltaje de entrada | 5–24VDC (tensión constante) |
| Voltaje de salida | = Voltaje de entrada (Vin) |
| Tipo de salida | Switch / indicador — doble salida |
| Rango de detección | 10–80mm (ajustable) |
| Carga máxima | Resistiva 3A / 72W |
| Corriente en standby | 10–15mA |
| Retardo | Sin retardo |
| Aplicación | DC tensión constante (LED) |
| Cargas compatibles | Resistivas, como tiras LED y luminarias DC |
| Dimensiones | 42×12×7.9mm |
| Compatible con | XK-GK-4010A |
