Descripción

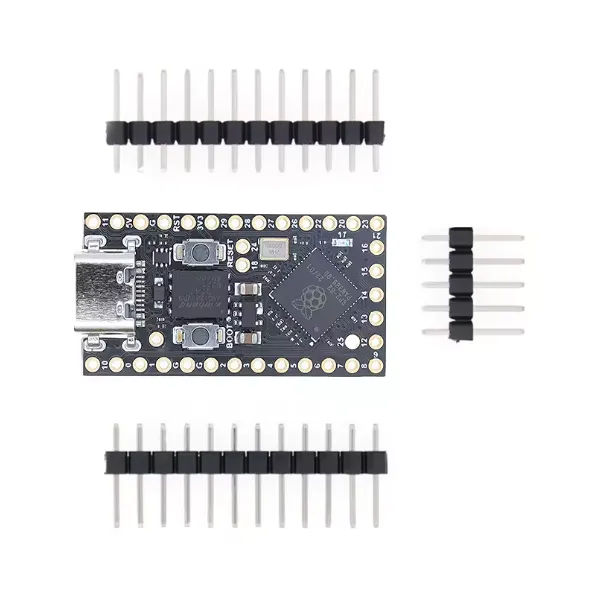

La RP2040 ProMicro 16MB es una placa de control microcontrolador basada en el RP2040, el procesador dual-core diseñado por Raspberry Pi. Utiliza la misma arquitectura que la Raspberry Pi Pico, pero en un formato pin-compatible con el Pro Micro 32u4. Cuenta con dos núcleos ARM Cortex-M0 a 133MHz, 264KB SRAM integrada y 16MB de flash externo para almacenamiento de código y datos. El diseño incluye agujeros de estampado que permiten soldadura directa e integración en placas base personalizadas.
Características principales
- Doble núcleo independiente: Permite ejecutar tareas concurrentes sin conflicto, como adquisición de datos en un núcleo y comunicación en el otro
- Programación USB drag-and-drop: La placa se monta como unidad de almacenamiento masivo; basta copiar el binario para programarla, sin herramientas externas
- Amplia conectividad periférica: Buses SPI, I2C y UART disponibles simultáneamente para integrar múltiples sensores y actuadores en un mismo proyecto
- Máquinas de estado PIO programables: Permiten implementar protocolos de comunicación personalizados o temporización precisa sin consumir ciclos de CPU
- Modos de bajo consumo: Sleep y standby para reducir consumo en aplicaciones alimentadas por batería o energía solar
- Punto flotante acelerado por hardware: Procesamiento nativo de operaciones matemáticas en coma flotante, útil en cálculos de control PID o procesamiento de señales
- Compatibilidad Pro Micro 32u4: Mismo factor de forma y disposición de pines, facilitando la integración física en PCBs existentes. Requiere adaptación de software y verificación de niveles lógicos (3.3V vs 5V)
- Diseño para integración OEM: Agujeros de estampado permiten soldadura por reflujo directamente en placas base, eliminando zócalos
Aplicaciones
- Automatización industrial: Control de relés, válvulas y motores paso a paso con lógica embebida
- IoT y telemetría: Nodos de adquisición de datos, gateways y controladores de sensores remotos
- Robótica: Control de actuadores y navegación en plataformas móviles
- Instrumentación: Adquisición multicanal, osciloscopios USB, analizadores de señal
- Energía renovable: Monitoreo de paneles solares, reguladores de carga y controladores de baterías
- Conversión de protocolos: Adaptadores y bridges entre interfaces industriales
Notas
- Esta placa no es una Raspberry Pi Pico; utiliza el mismo chip RP2040 pero en formato Pro Micro
- Disponible en versión 4MB y 16MB de flash; esta unidad corresponde a la versión 16MB
- Compatible con Arduino IDE, Raspberry Pi Pico SDK, MicroPython y CircuitPython
- Nivel lógico de GPIO: 3.3V (no tolerante a 5V en entradas)
Especificaciones Técnicas del RP2040 ProMicro
| Procesador | |
| Chip principal | RP2040 (Raspberry Pi) |
| Tipo de procesador | ARM Cortex-M0+ dual núcleo |
| Frecuencia de reloj | Hasta 133MHz (configurable) |
| Arquitectura | 32-bit ARMv6-M |
| Punto flotante | Aceleración por hardware |
| Memoria | |
| SRAM | 264KB integrada |
| Flash externa | 16MB |
| Flash integrada | 2MB en chip |
| Conectividad | |
| USB | 1.1 Host y Device |
| SPI | 2 interfaces |
| I2C | 2 interfaces |
| UART | 2 puertos |
| E/S y periféricos | |

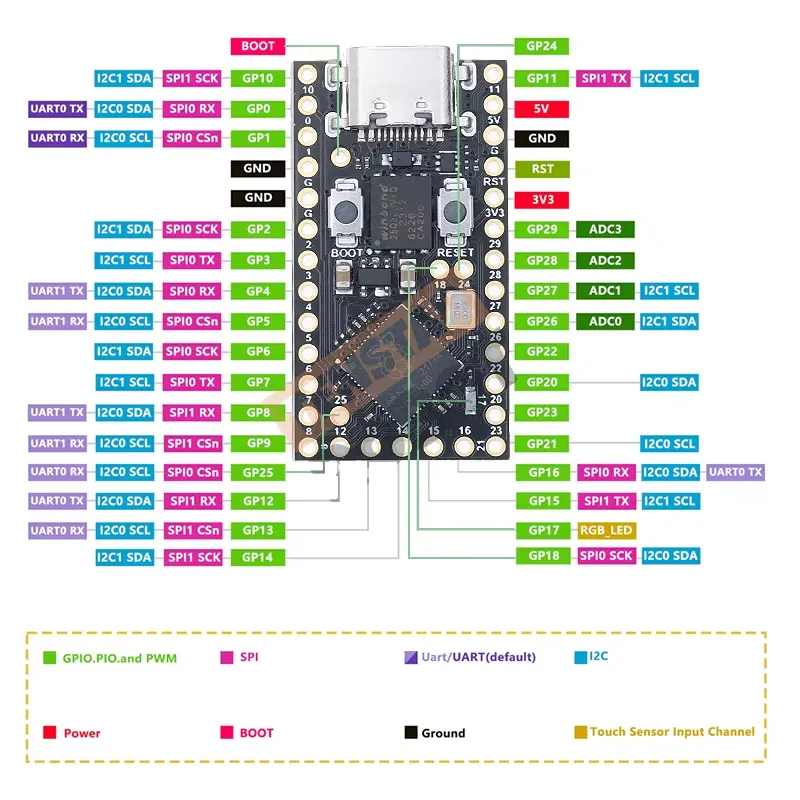

| GPIO | 26 pines multifunción |
| ADC | 4 canales, 12-bit (0–3.3V) |
| PWM | 16 canales |
| PIO | 8 máquinas de estado programables |
| Sensor de temperatura | Integrado en chip |
| Reloj y temporizador | Oscilador integrado de alta precisión |
| Alimentación | |
| Entrada USB | 5V |
| Nivel lógico GPIO | 3.3V |
| Mecánica | |
| Factor de forma | Pro Micro compatible (pin-a-pin) |
| Montaje | Agujeros de estampado para soldadura directa |
