Descripción

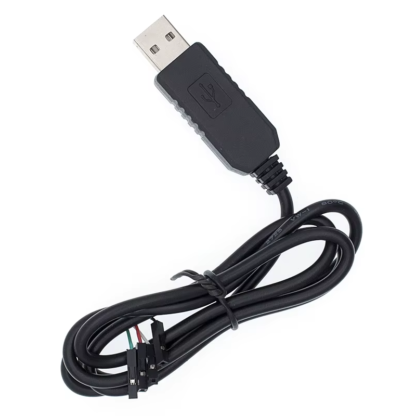

El PL2303HX Conversor USB a TTL Serial UART permite establecer comunicación directa entre un computador y dispositivos con interfaz UART. Su conexión de cuatro pines —TXD, RXD, VCC y GND— establece una comunicación estable a nivel lógico de 5 V, ideal para tareas de programación, depuración o monitoreo serial. El cable integrado de 90 cm proporciona flexibilidad en el banco de pruebas.
Aplicaciones Principales
- Lectura de datos desde módulos GPS, GSM o sensores TTL
- Monitoreo de puerto serie en placas de desarrollo
- Interfaz USB para dispositivos lógicos a 5 V
- Transmisión y recepción de datos en proyectos educativos o de laboratorio
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip principal | Prolific PL2303HX |
| Interfaz de comunicación | USB 2.0 a UART (TTL) |
| Líneas disponibles | TXD (blanco), RXD (verde), VCC (rojo), GND (negro) |
| Voltaje de salida | 5 V TTL |
| Velocidad de transmisión | 300 bps a 1 Mbps |
| Tipo de conector USB | USB tipo A macho |
| Compatibilidad del controlador | Windows, macOS, Linux |
| Longitud del cable | 90 cm |
| Alimentación | Desde el puerto USB |
| Temperatura de trabajo | –40 °C a 85 °C |
| Protecciones integradas | Protección ESD básica y limitación de corriente |
Recursos
- PL2303HX Datasheet
- Vea también: PL2303HX Conversor 3.3V / 5V
