Pantalla táctil ESP32-S3 7″ Waveshare 1024×600 CAN RS485

Descripción

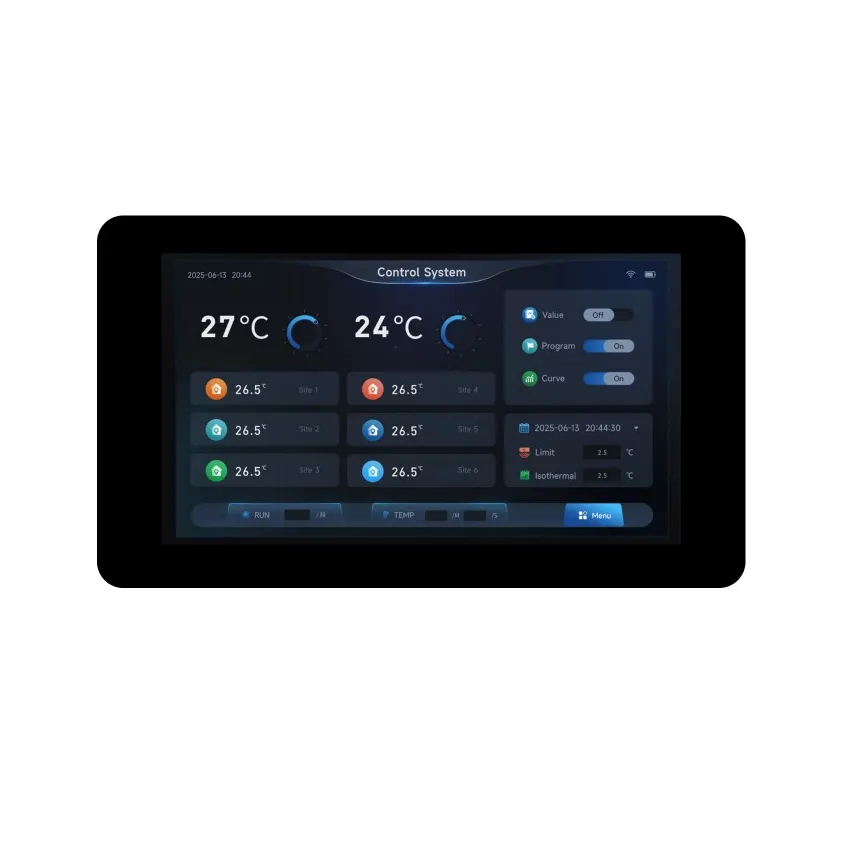

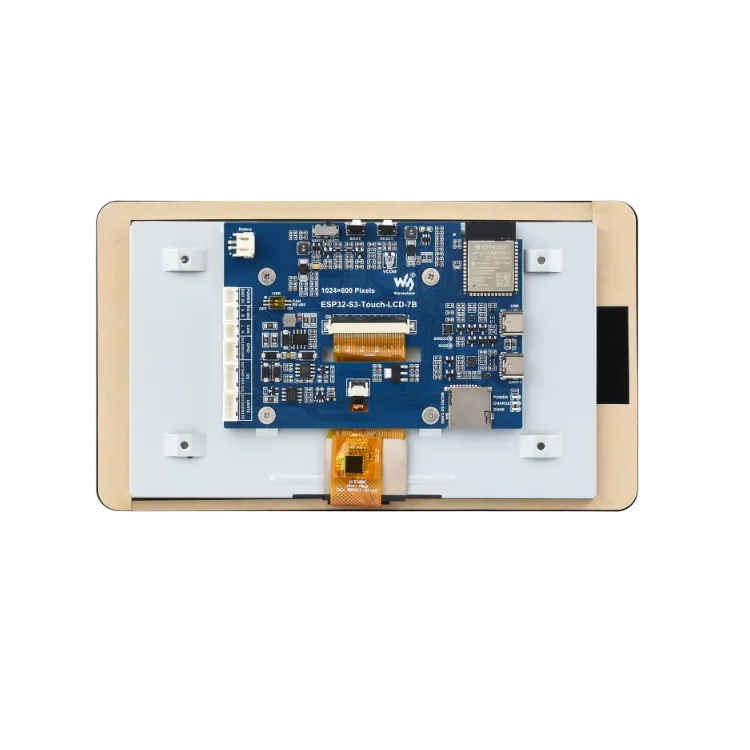

El ESP32-S3-Touch-LCD-7B es una placa de desarrollo HMI que combina un módulo ESP32-S3-WROOM-1-N16R8 con una pantalla táctil de 7 pulgadas sobre una sola PCB. El procesador Xtensa LX7 de doble núcleo trabaja a 240MHz y dispone de 8MB de PSRAM, memoria suficiente para mantener el búfer de video de un panel de 1024×600 px y ejecutar interfaces LVGL sin controlador gráfico externo. La pantalla se conecta por interfaz RGB paralela directa al SoC; de este modo la placa funciona como controlador y display en un mismo equipo. Además incorpora transceptores CAN y RS485, por lo que puede integrarse directamente a buses de campo sin módulos adicionales.

Características principales

• Interfaz gráfica sin hardware intermedio. El panel RGB se maneja desde el periférico LCD del propio ESP32-S3 y el táctil reporta por I2C con línea de interrupción; por esta razón el firmware no necesita sondear la pantalla en bucle.
• Buses de campo listos para conectar. CAN y RS485 cuentan con transceptor y selección de resistencia de terminación en placa. Así, el equipo puede ubicarse en un extremo del bus sin añadir componentes.
• Dos puertos Type-C con roles distintos. Uno expone el USB nativo del ESP32-S3 y el otro es un conversor USB a UART. Asimismo, un selector en placa decide si la tira de pines serie trabaja sobre UART1 o UART2.
• Expansor de E/S por I2C. La habilitación de retroiluminación, el reset del táctil, el chip select de la tarjeta TF y la conmutación USB/CAN pasan por el expansor. En consecuencia quedan libres más GPIO del ESP32-S3 para la aplicación.
• Alimentación por USB o batería. Acepta 5V por Type-C o una celda de litio de 3.7V mediante conector PH2.0, con gestión de carga y descarga CS8501. El firmware puede leer la tensión de la batería y regular el brillo de la retroiluminación.
• Conexión de periféricos por conectores HY2.0. I2C, UART, sensor, CAN, RS485 y salida de 5V usan conectores de paso 2.0mm, con un cable a Dupont incluido para cada uno. Por lo tanto, el prototipado no requiere soldadura ni crimpado.

Aplicaciones

• Paneles HMI para maquinaria, tableros eléctricos y líneas de producción
• Pasarelas entre buses CAN o RS485 y redes Wi-Fi
• Terminales de monitoreo y control sobre protocolos RS485 como Modbus RTU
• Diagnóstico y registro de datos en bus CAN vehicular o industrial
• Paneles de control domótico y visualizadores IoT de pared
• Quioscos informativos y estaciones de visualización de datos con LVGL

Notas

• CAN y USB nativo son mutuamente excluyentes. Ambos comparten GPIO19 y GPIO20, y una misma línea del expansor (EXIO5) selecciona cuál queda activo. Por lo tanto, cuando se usa CAN no se dispone del USB nativo y la comunicación con la PC debe realizarse por el puerto USB a UART.
• El bus I2C externo es compartido. El táctil y el expansor de E/S trabajan sobre el mismo I2C (GPIO8/GPIO9) que se expone en el conector externo. En consecuencia, un periférico añadido con dirección I2C repetida puede dejar sin respuesta el táctil o el control de retroiluminación.

ESPECIFICACIONES TÉCNICAS pantalla táctil ESP32-S3-Touch-LCD-7B

Recursos:

–Documentación del ESP32-S3-Touch-LCD-7B
