Descripción

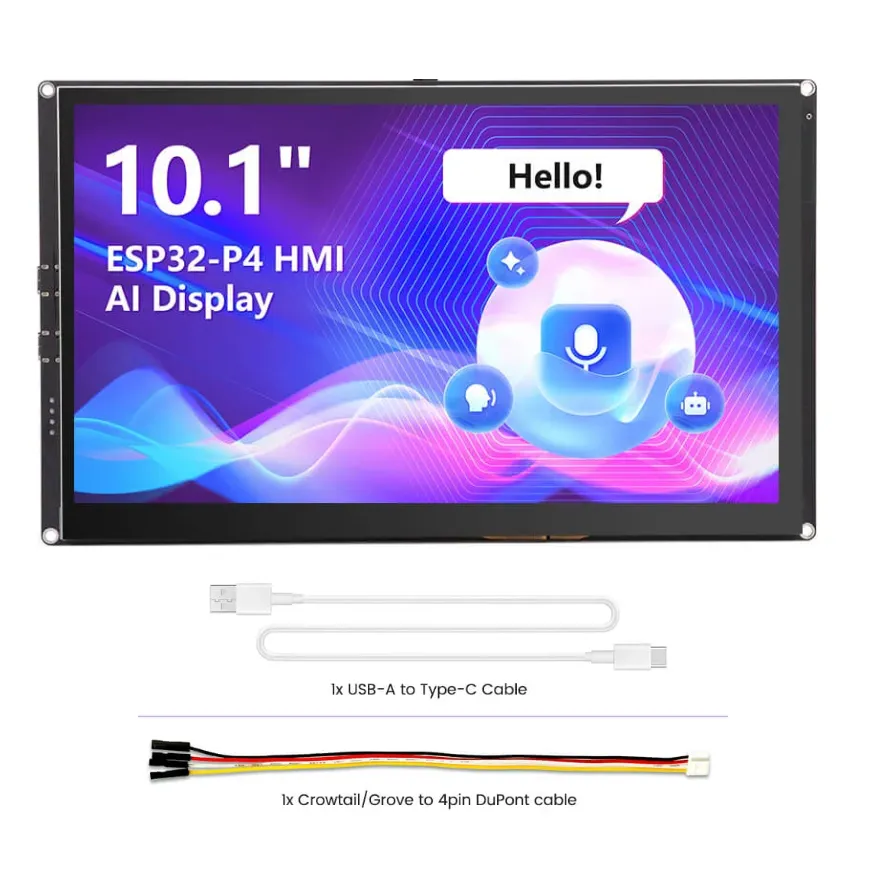

El CrowPanel Advance 10.1″ es un terminal HMI de alto rendimiento basado en arquitectura heterogénea dual-chip ESP32-P4 + ESP32-C6. Diseñado para aplicaciones industriales, IoT y automatización que requieren procesamiento intensivo, interfaces gráficas fluidas y conectividad inalámbrica robusta. El ESP32-P4-NRW32 integra un procesador RISC-V dual-core de alto rendimiento (HP) hasta 400MHz y un core de bajo consumo (LP) de 40MHz, con 768KB de memoria L2 dedicada y 32MB de PSRAM para gestión de buffers gráficos. El ESP32-C6 gestiona de forma independiente el stack Wi-Fi 6 (802.11ax) y Bluetooth 5.3, garantizando latencias predecibles en comunicación mientras el core principal ejecuta algoritmos de IA o renderizado.
Características principales
- Procesamiento asimétrico con gestión de energía: Núcleo HP de 400MHz para tareas críticas (renderizado LVGL, inferencia TensorFlow Lite) y núcleo LP de 40MHz para monitoreo de sensores en modos de bajo consumo, conmutación automática según carga de trabajo
- Subsistema gráfico optimizado: 768KB de L2MEM dedicada para frame buffers, compatible con color depth de 16.7M (8-bit) y actualización fluida de UI complejas sin tearing visual
- Pantalla IPS de alto contraste: Brillo típico de 400cd/m² con ángulo de visión de 178° en ambos ejes, apta para instalaciones industriales con iluminación variable
- Captura de imagen para visión artificial: Cámara MIPI-CSI de 2MP con interfaz de bajo consumo, configurable mediante protocolo CSI-2 (modelo sin cámara también disponible según SKU)
- Expansión modular certificada: Conectores estandarizados para módulos Thread, Zigbee, LoRa, nRF24L01, Matter o Wi-Fi HaLow mediante header hembra, sin soldadura
- Sistema de audio completo: Amplificador integrado con salida estéreo hacia altavoces duales (conector BX-PH 2.0), entrada de micrófonos MEMS y gestión de batería de litio con indicador LED de carga (CHG)
- Almacenamiento externo: Ranura para tarjeta microSD que permite logging de datos, almacenamiento de assets gráficos o actualización de firmware sin conexión USB
Aplicaciones
- Control industrial distribuido: Interfaces HMI para PLCs, sistemas SCADA, paneles de operación en líneas de manufactura con conectividad Wi-Fi 6 de baja latencia
- Domótica y edificios inteligentes: Terminales centralizados de gestión energética, HVAC, control de iluminación y seguridad perimetral con cámaras integradas
- Retail y punto de venta: Kioscos interactivos con reconocimiento facial, análisis de afluencia mediante visión artificial y comunicación BLE para beacons de marketing
- Agricultura de precisión: Estaciones de monitoreo ambiental con cámaras de cultivo, sensores I2C/UART para suelo y clima, telemetría vía LoRa o Wi-Fi 6
- Equipamiento médico portátil: Interfaces de configuración para dispositivos de diagnóstico, kioscos de triaje con captura biométrica y almacenamiento en SD
- Educación técnica en IoT: Plataformas de desarrollo para cursos de sistemas embebidos, IA en edge, frameworks gráficos (LVGL) y protocolos Matter/Thread
Notas
- Variantes de producto: Disponible con o sin cámara MIPI-CSI integrada; verificar SKU al momento de compra
- Montaje: Orificios M3 (3.2mm) en perímetro para instalación empotrada, compatible con gabinetes estándar de 248×147mm
- Alimentación: Entrada 5V/2A mediante USB o terminal UART; gestión de batería de litio con circuito de carga integrado
- Desarrollo de software: Requiere ESP-IDF 5.1+ para acceso completo a periféricos del ESP32-P4; ejemplos de LVGL 8.x/9.x y Squareline Studio disponibles en repositorio oficial de Elecrow
- Rango de operación: Diseñado para entornos industriales con temperaturas de -20°C a 70°C (almacenamiento: -30°C a 80°C)
ESPECIFICACIONES TÉCNICAS
| Procesamiento | |
| SoC principal | ESP32-P4-NRW32 |
| Arquitectura CPU | RISC-V 32-bit dual-core (HP: hasta 400MHz, LP: hasta 40MHz) |
| Memoria L2 (HP) | 768KB |
| SRAM (LP) | 32KB |
| TCM | 8KB |
| PSRAM | 32MB |
| ROM (HP) | 128KB |
| ROM (LP) | 16KB |
| Flash | 16MB |
| Módulo de conectividad | ESP32-C6 |
| Conectividad inalámbrica | |
| Wi-Fi | 802.11a/b/g/n/ax (Wi-Fi 6), 2.4GHz |
| Bluetooth | Bluetooth 5.3 + BLE |
| Antena | Integrada en PCB |
| Protocolos opcionales | Zigbee, LoRa, nRF24L01, Matter, Thread, Wi-Fi HaLow (módulo externo) |
| Pantalla | |
| Tamaño | 10.1 pulgadas |
| Tipo de panel | IPS TFT |
| Resolución | 1024×600 píxeles |
| Tecnología táctil | Capacitiva (single/5-point touch) |
| Ángulo de visión | 178° (H/V) |
| Brillo | 400cd/m² (típico) |
| Profundidad de color | 16.7M (8-bit) |
| Cámara (opcional) | |
| Sensor | 2MP MIPI-CSI |
| Interfaz | CSI-2 |
| Audio | |
| Amplificador | Integrado |
| Salida | Altavoces duales estéreo (conector BX-PH 2.0, 1×2P, pitch 2mm) |
| Entrada | Micrófonos MEMS integrados |
| Interfaces de expansión | |
| USB | USB 2.0 |
| UART | Sí (con conversor USB-UART integrado) |
| I2C | Sí |
| GPIO | Header hembra |
| Almacenamiento externo | Ranura microSD |
| Batería | Conector de batería de litio + gestión de carga integrada |
| Módulo inalámbrico | Header hembra para módulos externos |
| Cámara | Header dedicado MIPI-CSI |
| Indicadores y botones | |
| Botón Reset | Sí |
| Botón Boot | Sí (mantener presionado durante grabación de firmware) |
| Botón Power | Interruptor On/Off |
| LED PWR | Indicador de encendido |
| LED CHG | Indicador de carga de batería / batería baja |
| Alimentación | |
| Entrada | 5V/2A (USB o terminal UART) |
| Gestión de batería | Circuito de carga integrado para baterías de litio |
| Dimensiones y entorno | |
| Dimensiones del PCB | 248×147mm |
| Montaje | Orificios perimetrales M3 (3.2mm), empotrable |
| Temperatura de operación | -20°C a 70°C |
| Temperatura de almacenamiento | -30°C a 80°C |
| Software y desarrollo | |
| IDEs soportados | ESP-IDF, Arduino IDE |
| Frameworks gráficos | LVGL 8.x/9.x, Squareline Studio |
| Certificaciones | |
| Estándar | LVGL Certified Board |
