Descripción

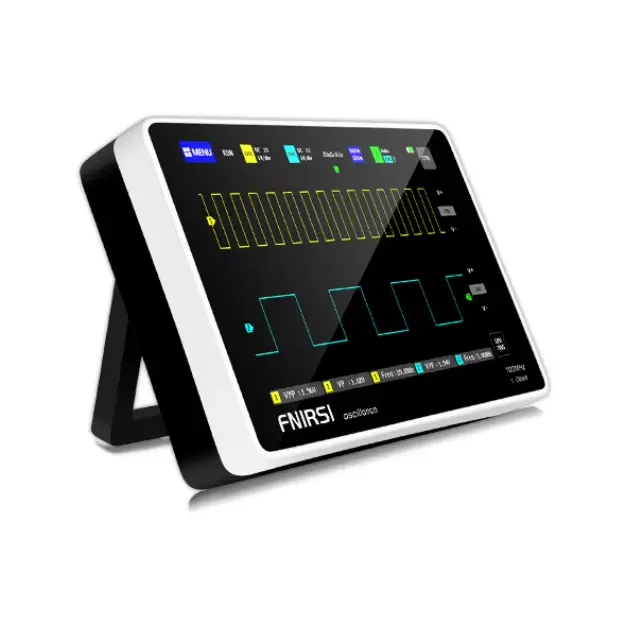

El osciloscopio digital FNIRSI-1013D combina portabilidad, facilidad de uso y alta capacidad de medición. Con 2 canales, ancho de banda de 100MHz y velocidad de muestreo de 1GS/s, permite analizar señales analógicas y digitales con precisión. Incorpora pantalla táctil de 7″, memoria de 1GB, exportación USB y batería recargable de 6000mAh, siendo ideal para laboratorio, educación y trabajos de mantenimiento en campo.
Características
- Osciloscopio digital portátil con 2 canales y 1MΩ de impedancia de entrada.
- Ancho de banda de 100MHz y muestreo en tiempo real de 1GS/s.
- Pantalla TFT táctil capacitiva de 7″ (800×480) con operación por gestos.
- Función “One-Key AUTO” para ajuste automático de forma de onda.
- Tres modos de disparo: automático, normal y único.
- Medición por cursores: amplitud, pico, período y frecuencia sin conversiones adicionales.
- Almacenamiento interno de 1GB: hasta 1000 capturas + 1000 formas de onda.
- Exportación de datos y capturas vía USB a PC o teléfono móvil.
- Gestor de formas de onda: zoom, pan, cursor, borrado, miniaturas y análisis posterior.
- Gráfico de patrones Lissajous para análisis de amplitud, fase y frecuencia entre señales.
- Protección anti-quemado: soporta hasta 400V con sonda en modo 10X.
- Batería recargable de litio 6000mAh, autonomía de hasta 4 horas.
Aplicaciones
- Medición y análisis de señales en circuitos digitales y analógicos.
- Diagnóstico en fuentes conmutadas, drivers PWM e inversores.
- Comprobación de buses de comunicación y señales de control.
- Análisis de armónicos, amplitud y fase en sistemas de potencia.
- Uso educativo en cursos de instrumentación y electrónica.
Especificaciones técnicas Osciloscopio digital FNIRSI-1013D
| Parámetro | Valor |
|---|---|
| Modelo | FNIRSI-1013D |
| Canales | 2 |
| Ancho de banda | 100 MHz |
| Velocidad de muestreo | 1 GS/s |
| Pantalla | TFT táctil 7″ (800×480) |
| Modos de disparo | Automático / Normal / Único |
| Detección de flancos | Rising / Falling |
| Medición manual | Cursores (pico, período, frecuencia) |
| Memoria interna | 1GB (1000 capturas + 1000 formas de onda) |
| Profundidad de memoria | 240 Kbit |
| Impedancia de entrada | 1 MΩ |
| Sensibilidad | 50 mV/div – 500 V/div |
| Tiempo base | 50 s/div – 10 ns/div |
| Tiempo de subida | < 3 ns |
| Protección de entrada | 40V (1X), 400V (10X) |
| Precisión de voltaje | ±2% |
| Precisión de frecuencia | ±0.01% |
| Almacenamiento externo | Exportación USB |
| Funciones adicionales | Gestor de formas de onda, patrones Lissajous |
| Alimentación | USB-C 5V (2A/3A/4A) |
| Batería | Litio 6000 mAh, ≈4 horas |
| Dimensiones | 184 × 124 × 50 mm |
| Peso | ≈ 600 g |

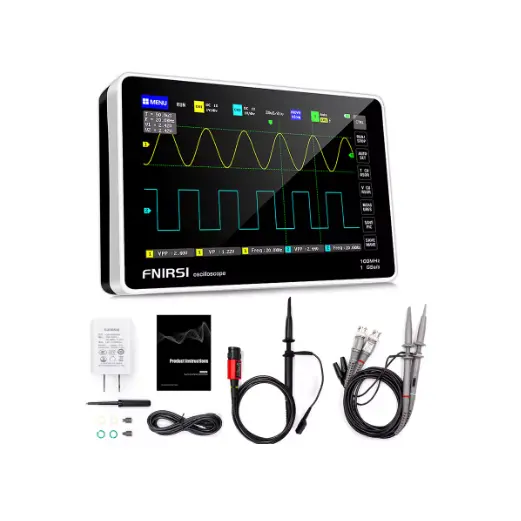

| Accesorios incluidos | 2 sondas 100 MHz, cargador USB, manual + 1 sonda P4100 |
Recursos
– Video : OSCILOSCOPIO TABLET FNIRSI 1013D || CARACTERÍSTICAS Y GUÍA DE FUNCIONAMIENTO
