Descripción

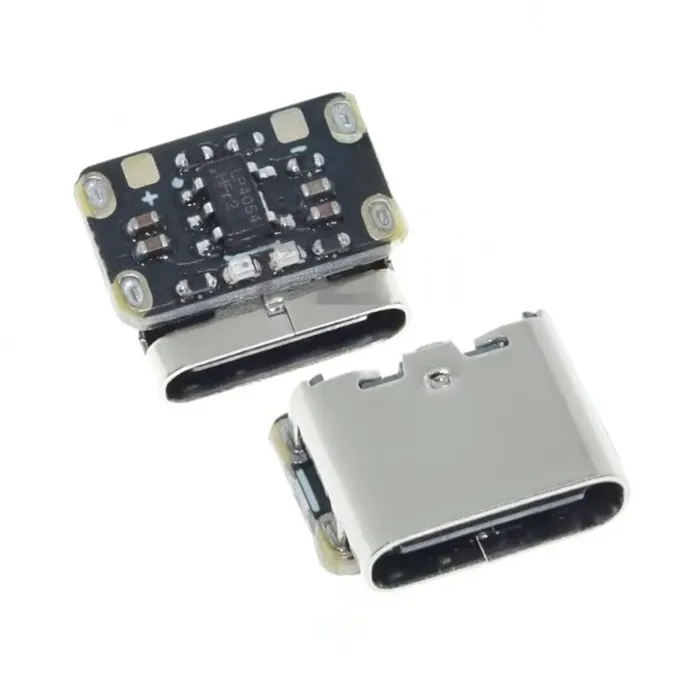

Mini módulo cargador de batería 18650 de litio, con entrada Type-C. Su rasgo distintivo frente a los módulos cargadores 18650 convencionales (típicamente 20-26mm) es el tamaño ultra reducido de 10.0mm x 7.5mm, que permite instalarlo en espacios donde un módulo estándar no cabe. Gestiona la carga mediante un circuito de carga lineal CC/CV con protección térmica, control de subvoltaje y recarga automática.
Características principales
- Tamaño ultra reducido (10.0mm x 7.5mm) que permite integrarlo directamente dentro de portapilas, linternas, packs de baterías o carcasas compactas donde los módulos cargadores 18650 estándar no caben.
- Carga la batería en dos etapas (corriente constante y voltaje constante), lo que optimiza el tiempo de carga sin comprometer la vida útil de la celda.
- Regulación térmica integrada que reduce automáticamente la corriente de carga si el módulo se calienta en exceso, evitando daño por sobrecalentamiento.
- Recarga automáticamente la batería sin intervención del usuario cuando el voltaje cae por debajo del umbral de flotación.
- Salida de monitoreo de corriente de carga, útil para verificar el estado de carga en diseños con microcontrolador.
- Bloqueo por subvoltaje de entrada, que evita operación inestable si el adaptador o cable USB entrega menos de 3.8V.
- Indicadores LED independientes para estado de carga y encendido, permitiendo verificar el funcionamiento sin instrumentos adicionales.
Aplicaciones
Carga de baterías 18650 en linternas, packs de energía portátil, dispositivos IoT, prototipos de robótica y automatización, sistemas de respaldo de baterías, y proyectos DIY con microcontroladores (Arduino, ESP32, STM32), especialmente en diseños donde el espacio interno es limitado.
Notas
La corriente de carga máxima (hasta 600mA) es adecuada para uso general, pero resulta lenta para la capacidad típica de una celda 18650 (2000-3500mAh); el tiempo de carga completa puede superar las 3-5 horas. Verificar polaridad de la batería antes de conectar (+ y −), según se indica en la serigrafía de la placa.
ESPECIFICACIONES TÉCNICAS Mini cargador batería 18650
| Hardware | |
| Tipo de circuito | LTH7R / LTC4054 (cargador lineal CC/CV) |
| Indicadores | LED de carga + LED de encendido |
| Monitoreo | Salida de corriente de carga (monitoreo de potencia) |
| Conectividad | |
| Entrada de carga | USB Type-C |
| Alimentación | |
| Voltaje de entrada | 4.5V – 6V (típ. 5V) |
| Voltaje de carga (flotación) | 4.2V (±1%) |
| Corriente de carga máxima | Hasta 600mA |
| Umbral de carga lenta (trickle) | 2.9V |
| Corriente de carga lenta | 35mA |
| Bloqueo por subvoltaje (UVLO) | 3.8V |
| Recarga automática | Sí |
| Dimensiones y entorno | |
| Dimensiones | 10.0mm x 7.5mm |
| Peso | 0.50g |
| Temperatura de operación | -20°C a 85°C |
| Batería compatible | Litio 3.7V/4.2V (celda 18650) |
