Descripción

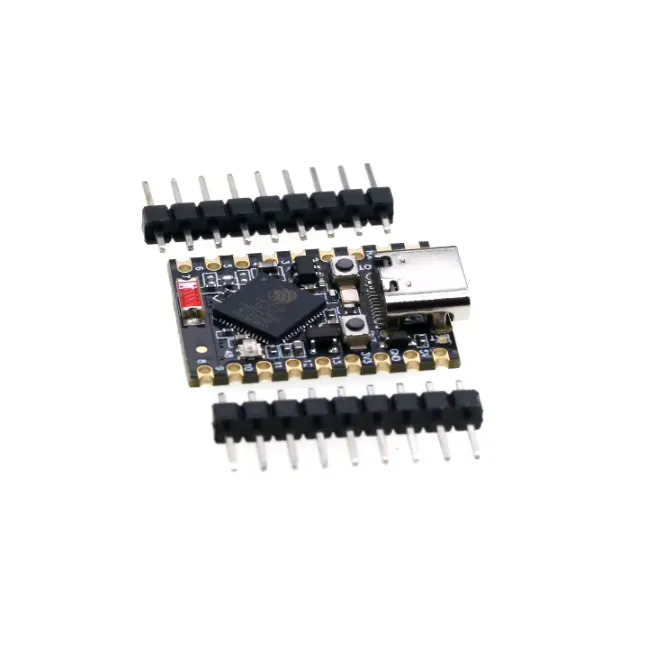

La ESP32-S3 Super Mini es una placa de desarrollo para proyectos IoT compactos, construida alrededor del SoC ESP32-S3FH4R2. Este chip integra un procesador Xtensa LX7 de 32 bits y doble núcleo, junto con 4MB de flash y 2MB de PSRAM dentro del propio encapsulado. Por lo tanto, la placa no necesita memoria externa y mantiene un área de 23.5x18mm. Además, el puerto USB-C se conecta al periférico USB nativo del ESP32-S3. De este modo, la carga de firmware y el monitor serie funcionan sin conversor USB-UART.
Características principales
- Doble núcleo: separa la pila de red WiFi/BLE de la lógica de aplicación, así el control en tiempo real no se interrumpe por el tráfico de radio.
- PSRAM en el encapsulado: amplía la memoria para buffers grandes, como framebuffers de pantalla, colas de audio o cargas útiles TLS.
- USB nativo con CDC y JTAG: la misma conexión sirve para cargar firmware, leer el puerto serie y depurar paso a paso.
- Alimentación flexible: funciona por USB-C, por el pin de 5V o por una batería LiPo soldada en los pads posteriores, que se recarga al conectar el USB.
- LED RGB direccionable: entrega retroalimentación de estado sin añadir componentes externos.
- Botones BOOT y RESET: dan acceso al modo de descarga cuando el firmware cargado bloquea el puerto USB.
Aplicaciones
- Nodos IoT alimentados por batería con reporte periódico a la nube
- Dispositivos vestibles y proyectos con espacio restringido
- Controladores BLE para sensores, balizas y periféricos HID
- Domótica con MQTT, ESPHome o Home Assistant
- Interfaces gráficas ligeras con LVGL sobre pantallas SPI
- Registradores de datos con transmisión por WiFi
Notas
- La PSRAM viene deshabilitada por defecto. Por lo tanto, hay que activarla en el IDE (opción PSRAM en modo QSPI) antes de que el sketch pueda usar esos 2MB.
- El ESP32-S3 implementa únicamente Bluetooth 5 LE. En consecuencia, no admite Bluetooth clásico ni perfiles como SPP o A2DP.
- No conectar el USB y una fuente externa en el pin de 5V al mismo tiempo. Se debe usar una sola fuente para evitar daños en la placa.
- Si el puerto no aparece al cargar firmware, entrar manualmente al modo de descarga: mantener BOOT pulsado, pulsar y soltar RESET, y luego soltar BOOT.
| Procesador y memoria | |
| Chip | ESP32-S3FH4R2 |
| CPU | Xtensa LX7 de 32 bits, doble núcleo |
| Frecuencia | Hasta 240MHz |
| SRAM | 512KB |
| ROM | 384KB |
| Flash | 4MB integrada en el encapsulado |
| PSRAM | 2MB QSPI integrada en el encapsulado |
| Conectividad | |
| WiFi | 802.11 b/g/n, 2.4GHz |
| Modos WiFi | Station, SoftAP, Station + SoftAP |
| Bluetooth | Bluetooth 5 (LE) |
| Antena | Cerámica integrada en la placa |
| Interfaces y E/S | |
| Pines | 18 (15 E/S + 5V, 3V3 y GND) |
| E/S digitales | 11 con PWM |
| Entradas analógicas | 4 canales ADC de 12 bits |
| Buses | 2x UART, 1x I2C, 1x SPI |
| USB | USB-C nativo (CDC y JTAG) |
| LED RGB | WS2812 en GPIO48 |
| Botones | BOOT y RESET |
| Nivel lógico | 3.3V, no tolerante a 5V |
| Alimentación | |
| Entrada USB | 5V por USB-C |
| Entrada externa | 3.3–6V por el pin 5V |
| Batería | LiPo 3.7V por pads B+ / B- en la cara posterior |
| Carga | Por USB, con LED azul de estado |
| Consumo en deep sleep | 43µA |
| Dimensiones | |
| Tamaño | 23.5 x 18mm |
| Paso de pines | 2.54mm |
| Incluye | Tiras de pines macho sin soldar |
