Descripción

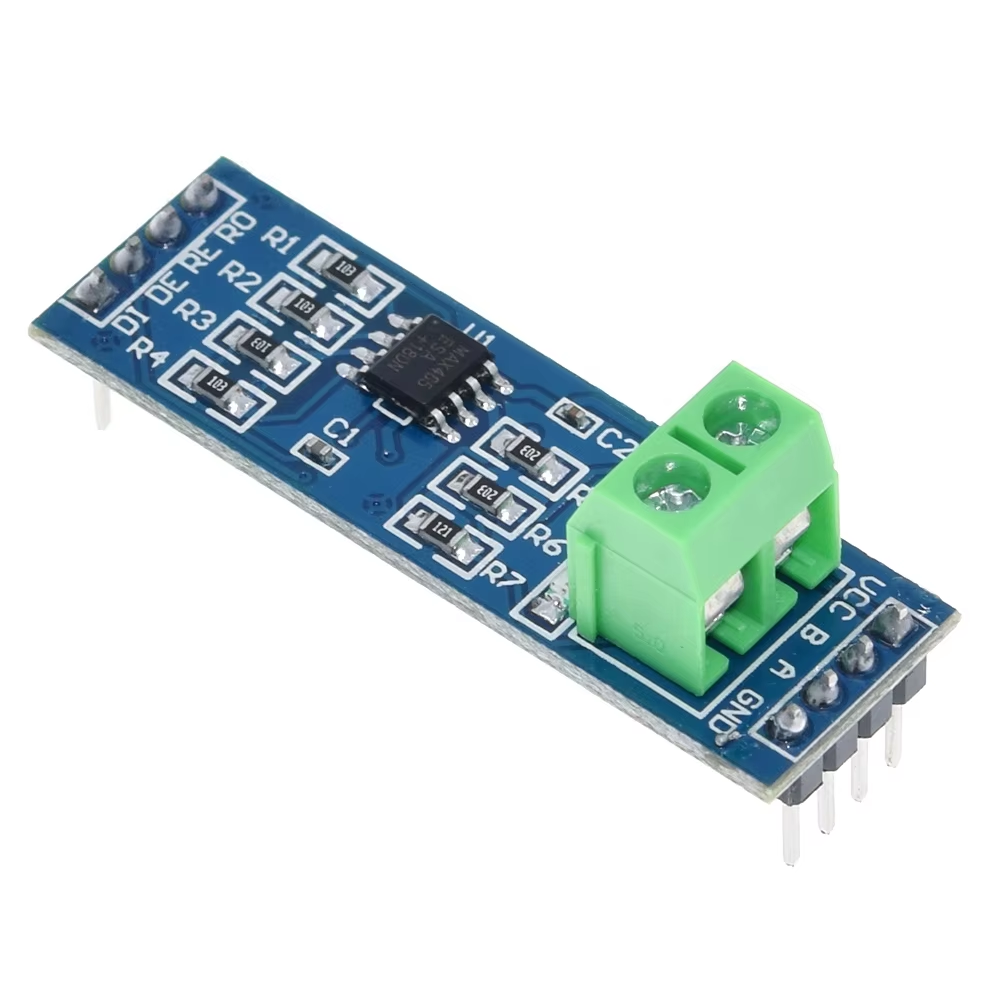

El Conversor MAX485 RS485 a Serial TTL permite la interconexión confiable entre dispositivos UART (microcontroladores, PLC, sensores o módulos de comunicación) y redes RS485 de larga distancia. Opera con bajo consumo de energía y soporta comunicación diferencial en entornos ruidosos, garantizando una transmisión estable. Su diseño compacto y pinout estándar facilita la integración en proyectos embebidos e industriales.
Aplicaciones Principales
- Monitoreo y control de redes industriales RS485
- Interconexión entre PLC, sensores y sistemas SCADA
- Desarrollo de sistemas embebidos y automatización
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip principal | MAX485CPA |
| Tipo de interfaz | RS485 a TTL UART (y viceversa) |
| Voltaje de operación | 5 V DC |
| Corriente de operación | ≈ 300 µA en modo inactivo |
| Velocidad máxima de transmisión | 2.5 Mbps |
| Distancia de comunicación | Hasta 1200 m (dependiendo del cable y entorno) |
| Número de dispositivos en bus RS485 | Hasta 32 nodos |
| Pines de salida RS485 | A (D+), B (D–) |
| Entradas de control | DE (Enable), RE (Receive Enable) |
| Temperatura de trabajo | –40 °C a 85 °C |
| Dimensiones aproximadas | 44 mm × 14 mm |
