Descripción

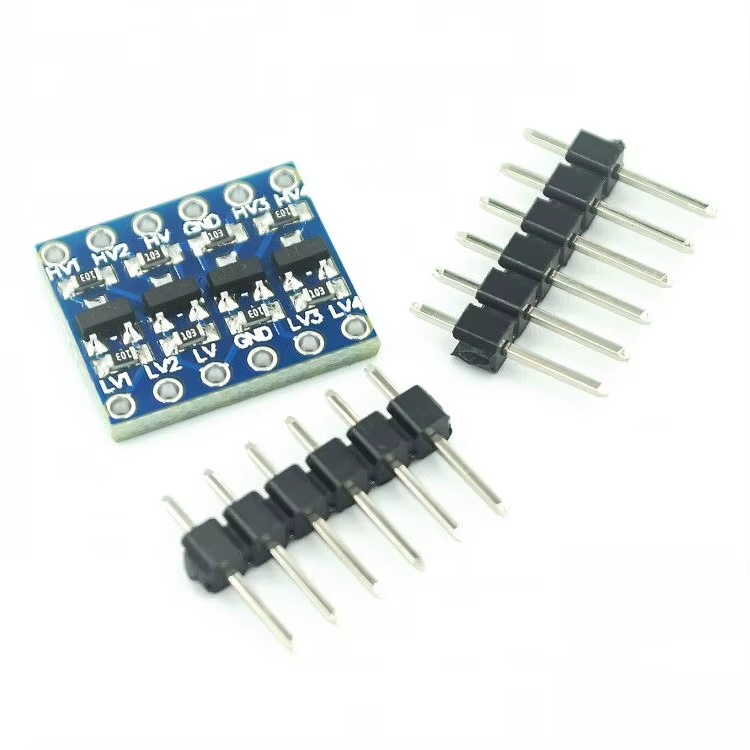

El Conversor Bidireccional de Nivel Lógico permite adaptar señales entre dispositivos de 5 V y 3.3 V sin pérdida de dirección ni compatibilidad. Utiliza MOSFETs de canal N para una conmutación rápida y estable, manteniendo la integridad del bus en aplicaciones sensibles a ruido y variaciones de nivel.
Aplicaciones Principales
- Interconexión entre sensores I2C de 3.3 V y microcontroladores de 5 V
- Integración de módulos ESP32, ESP8266 o Raspberry Pi con periféricos I2C
- Adaptación de buses de comunicación mixtos en sistemas embebidos
- Prototipado electrónico con niveles lógicos heterogéneos
- Conversión de señales en tarjetas de desarrollo Arduino
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tipo de conversión | Bidireccional, basada en MOSFET |
| Voltaje lado alto (HV) | 5 V |
| Voltaje lado bajo (LV) | 3.3 V |
| Canales de conversión | 4 canales |
| Interfaz compatible | I2C, IIC, TTL |
| Corriente máxima por canal | Aprox. 10–20 mA |
| Tecnología interna | MOSFET BSS138 por canal |
| Dimensiones | Aprox. 15 × 12 mm |
