Descripción

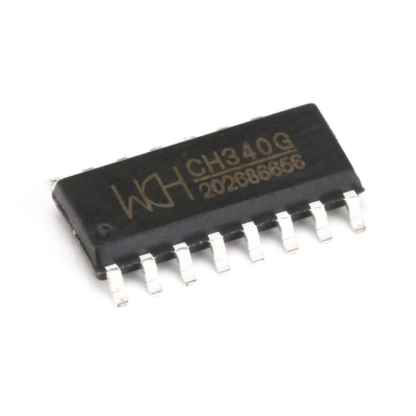

El chip conversor serial CH340 ofrece una interfaz USB a UART estable y de bajo costo, con soporte para velocidades de hasta 2 Mbps y compatibilidad nativa con sistemas Windows, Linux y macOS. Su encapsulado SOP16 facilita la integración en placas compactas y diseños SMD.
Aplicaciones Principales
- Interfaces USB-TTL en placas embebidas
- Programadores para microcontroladores
- Reemplazo del FT232 y CP2102 en diseños OEM
- Conversión USB a UART para routers, módulos WiFi y depuración serial
- Adaptadores USB para equipos industriales o legacy
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Modelo | CH340G |
| Encapsulado | SOP16 (SMD) |
| Interfaz USB | USB 2.0 Full-Speed (12 Mbps) |
| Interfaz serial | UART TTL |
| Tasa de baudios | 300 bps hasta 2 Mbps |
| Voltaje de operación | 5 V |
| Corriente típica | ≃ 8–12 mA |
| Oscilador | CH340G requiere cristal externo |
| Compatibilidad SO | Windows, Linux, macOS |
| Temperatura de trabajo | -40 °C a 85 °C |
| Pines disponibles | 16 pines (SOP16) |
