Descripción

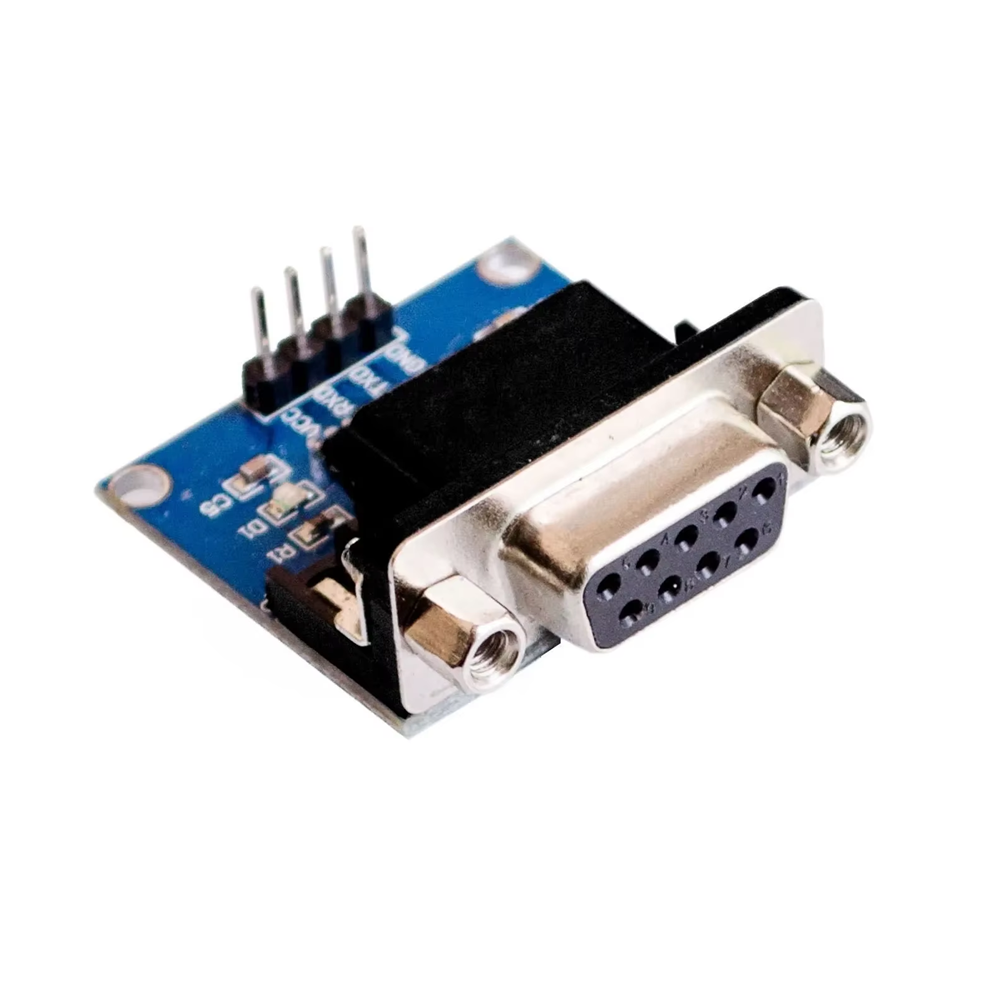

El Adaptador RS232 a TTL con MAX232 convierte señales de comunicación serie RS232 a niveles TTL compatibles con microcontroladores, módulos GSM, GPS o Arduino. Su circuito integrado MAX232 realiza la conversión de niveles de tensión ±12 V a 0–5 V de forma segura y estable. Incluye conector DB9 hembra montado sobre una placa PCB compacta, facilitando su integración en sistemas embebidos y pruebas de laboratorio.
Aplicaciones Principales
- Interfaces entre PC y microcontroladores
- Módulos GSM/GPS con salida RS232
- Programadores o depuradores serie
- Conversión de nivel para dispositivos TTL
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Chip principal | MAX232 |
| Interfaz RS232 | Conector DB9 hembra |
| Interfaz TTL | RX, TX, VCC, GND |
| Tensión de entrada | 3.3 – 5 V DC |
| Corriente típica | 10 mA (aprox.) |
| Velocidad de comunicación | Hasta 120 kbps |
| Dimensiones del módulo | 38 × 33 mm (aprox.) |
| Temperatura de trabajo | –20 °C a 70 °C |
