Descripción

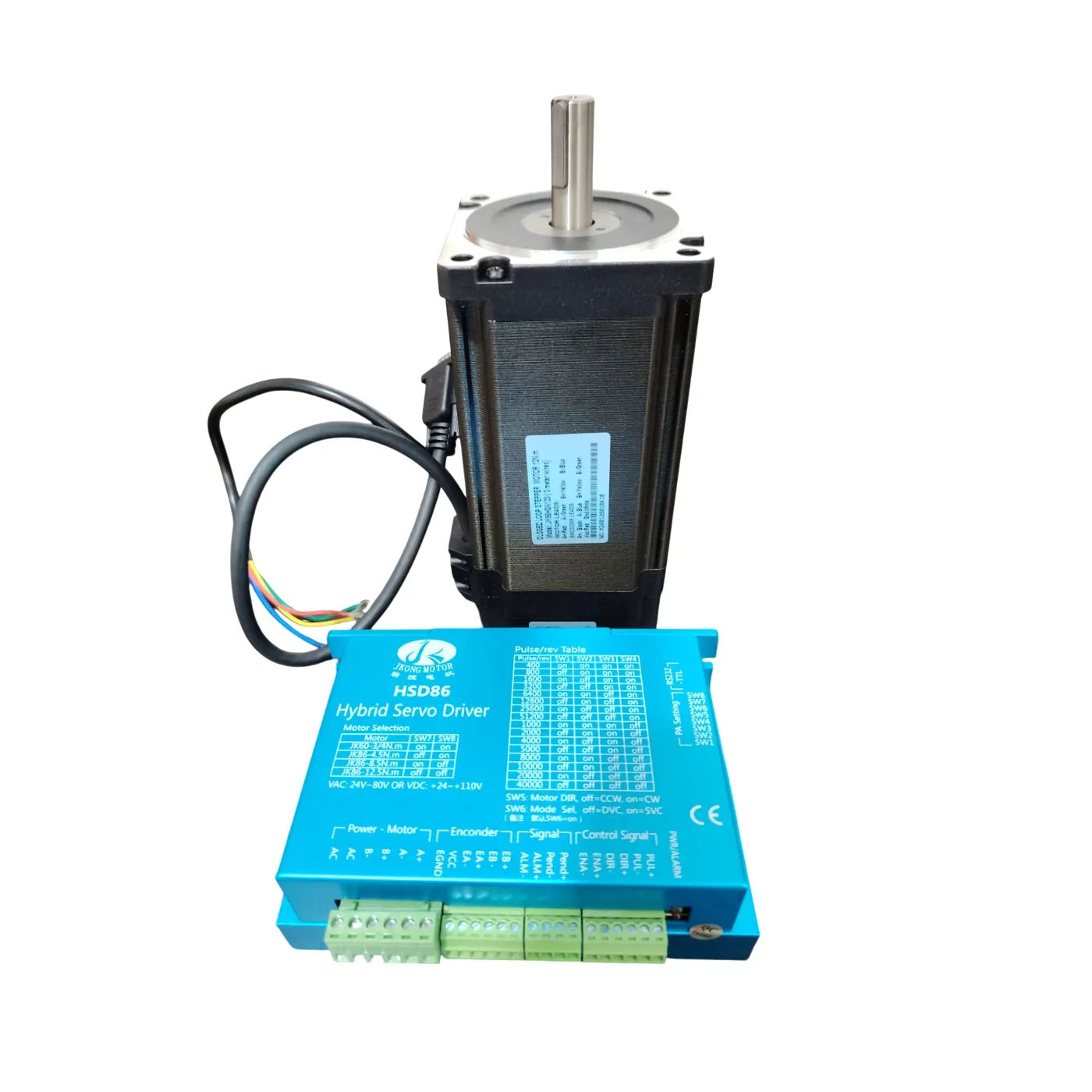

El kit motor pap Nema 34 de lazo cerrado JK86HSN120 ofrece un sistema completo de control de movimiento industrial con alto torque, precisión y estabilidad.
Incluye un motor paso a paso Nema 34 de 12 N·m con encoder incremental de 1000 PPR, un driver Easy Servo JK-HSD86, una fuente de alimentación 48 V 7 A, y dos cables de 3 m para la conexión entre el motor, el driver y el encoder.
Este kit motor pap Nema 34 integra tecnología Easy Servo de lazo cerrado, que combina la simplicidad de los motores paso a paso con la retroalimentación de un servosistema.
El resultado es un sistema sin pérdida de pasos, con mayor respuesta dinámica, menor vibración y torque estable a altas velocidades.
Componentes del kit
- Motor paso a paso Nema 34 JK86HSN120 (12 N·m) con encoder de 1000 PPR integrado.
- Driver Easy Servo JK-HSD86, admite señales de paso/dirección de hasta 200 kHz.
- Fuente de alimentación 48 V 7 A (336 W) para operación continua.
- Cables blindados de 3 m para motor-driver y encoder-driver.
Aplicaciones principales
- Máquinas CNC, routers, grabadoras y fresadoras industriales.
- Sistemas de posicionamiento lineal, mesas XY y ejes de precisión.
- Robots cartesianos y mecanismos automatizados.
- Equipos de dosificación, empaquetado y control de procesos.
Especificaciones técnicas kit motor pap Nema 34 de lazo cerrado
| Parámetro | Valor |
|---|---|
| Modelo del motor | JK86HSN120 |
| Tipo de sistema | Kit de motor paso a paso con lazo cerrado (Easy Servo) |
| Motor | Nema 34, 2 fases, 1.8°/paso, 12 N·m, 6 A/fase, 2.64 V |
| Encoder | Incremental, 1000 PPR, salida diferencial A/B |
| Driver | JK-HSD86, entrada 20–50 VDC, salida 0.1–10 A (pico), frecuencia máx. 200 kHz |
| Corriente lógica | 7 – 16 mA |
| Fuente de alimentación | 48 VDC 7 A (336 W) |
| Resistencia por fase | 0.44 Ω ± 10 % (20 °C) |
| Inductancia por fase | 3.8 mH ± 20 % (1 kHz 1 V RMS) |
| Clase de aislamiento | B (130 °C) |
| Torque de retención | 12 N·m |
| Peso del motor | 5.6 kg |
| Longitud de cables | 3 m (motor-driver y encoder-driver) |
| Dirección de giro | Definida por secuencia de excitación (CW/CCW) |
