Descripción

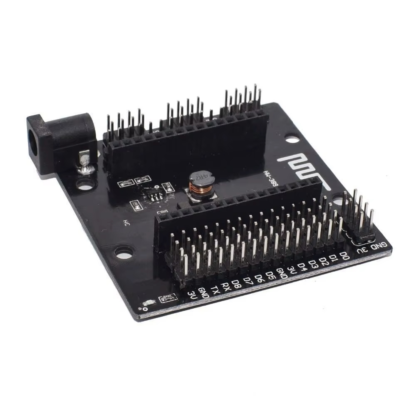

Shield para NodeMcu CH340 es una placa de expansión diseñada para facilitar la conexión de periféricos y módulos externos. Se conecta directamente al NodeMcu con chip CH340 sin necesidad de cableado adicional, e incorpora conectores de pines hembra y macho que permiten acceder de manera ordenada a todas las señales del NodeMcu, además de un conector de alimentación DC para proyectos que requieren fuente externa.
Aplicaciones Principales
- Prototipado de proyectos IoT
- Integración rápida de sensores y actuadores
- Pruebas de desarrollo con NodeMcu CH340
- Proyectos educativos y de laboratorio
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Compatibilidad | Exclusiva con NodeMcu CH340 |
| Conectores | Pines macho y hembra para acceso a las señales |
| Alimentación externa | Conector jack DC |
| Voltaje de entrada recomendado | 6 V – 12 V DC |
| Acceso a pines | GPIO, TX, RX, 3.3 V y GND disponibles |
| Dimensiones aproximadas | 65 × 50 mm |
| Montaje | Agujeros de fijación |
