Descripción

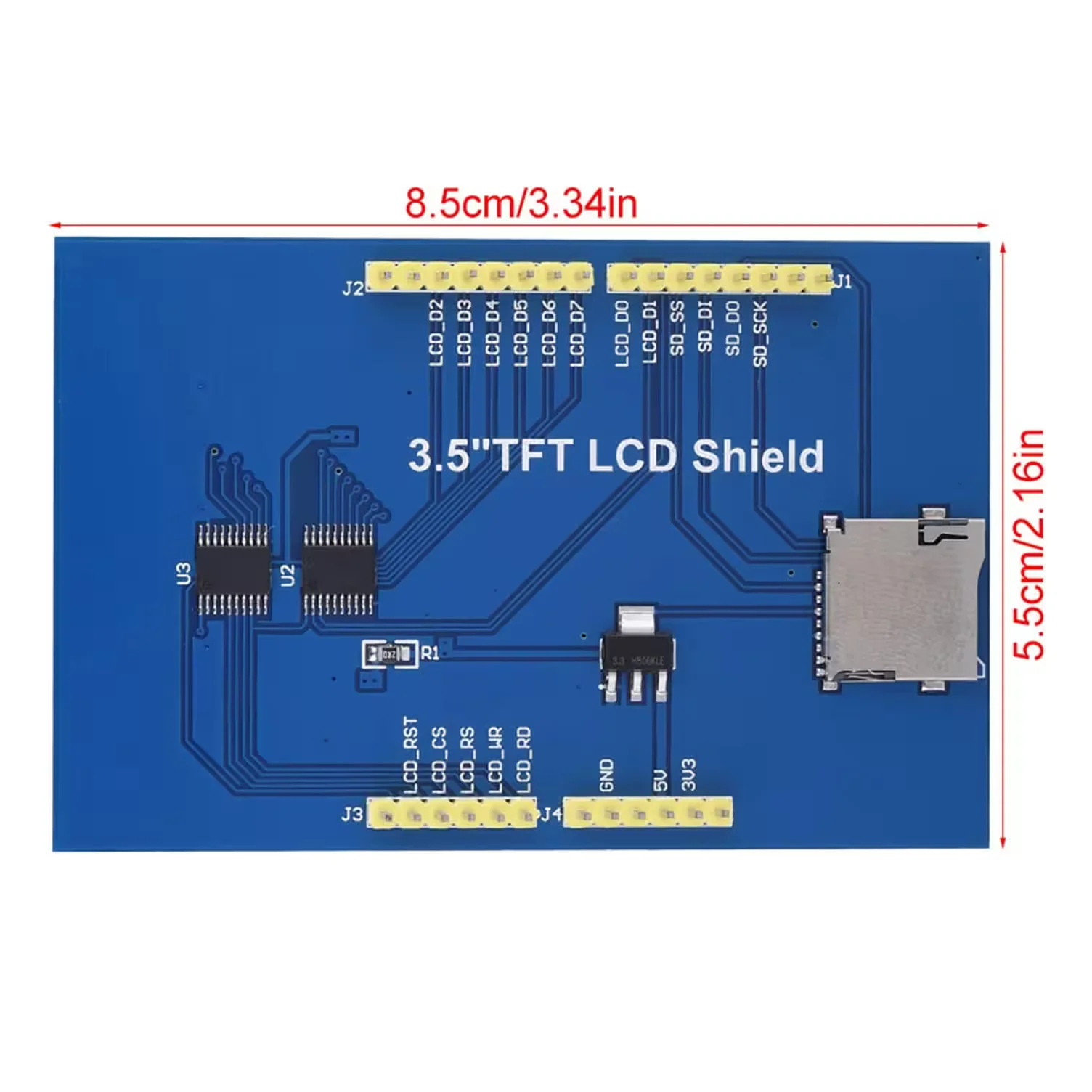

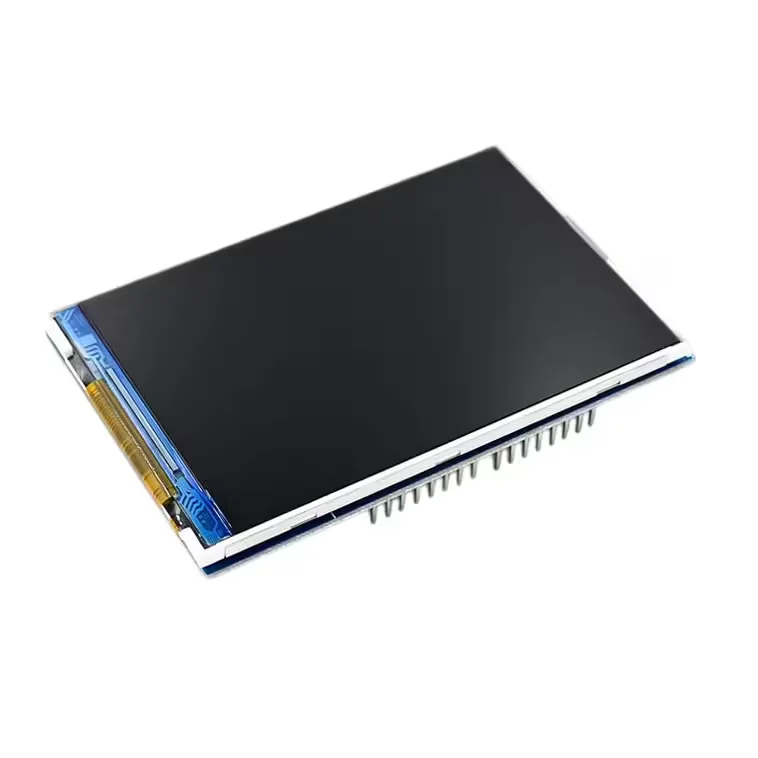

La Pantalla Shield LCD TFT de 3.5 pulgadas es un módulo no táctil diseñado para montarse directamente sobre placas Arduino UNO o MEGA sin necesidad de cables. Ofrece una resolución de 480×320 píxeles en una pantalla a color de tipo TFT, ideal para visualizar interfaces gráficas con buena definición. Utiliza una interfaz paralela de 8 bits que permite una comunicación rápida con el microcontrolador y es compatible con bibliotecas como UTFT y UTFT_Buttons. Incorpora un zócalo para tarjeta microSD y está basada en los controladores ILI9486 o ILI9488L, funcionando directamente con los 5 V suministrados por la placa Arduino. Su integración sencilla y compatibilidad con plataformas comunes la hacen adecuada para proyectos gráficos embebidos.
Aplicaciones Principales
- Proyectos de visualización gráfica en Arduino
- Interfaces gráficas en sistemas embebidos
- Sistemas de monitoreo de sensores
- Prototipos con interfaz de usuario
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Tamaño de pantalla | 3.5 pulgadas |
| Tipo de pantalla | LCD TFT a color |
| Resolución | 480 × 320 píxeles |
| Controlador | ILI9486 / ILI9488L |
| Interfaz de comunicación | Paralela de 8 bits (compatible con pines de Arduino) |
| Compatible con | Arduino UNO, Arduino Mega |
| Bibliotecas soportadas | UTFT, UTFT_Buttons |
| Zócalo para microSD | Incluido |
| Montaje | Directo sobre Arduino UNO o MEGA, sin cables |
| Voltaje de operación | 5 V (alimentado directamente desde la placa Arduino) |
| Función táctil | No incluida |
