Descripción

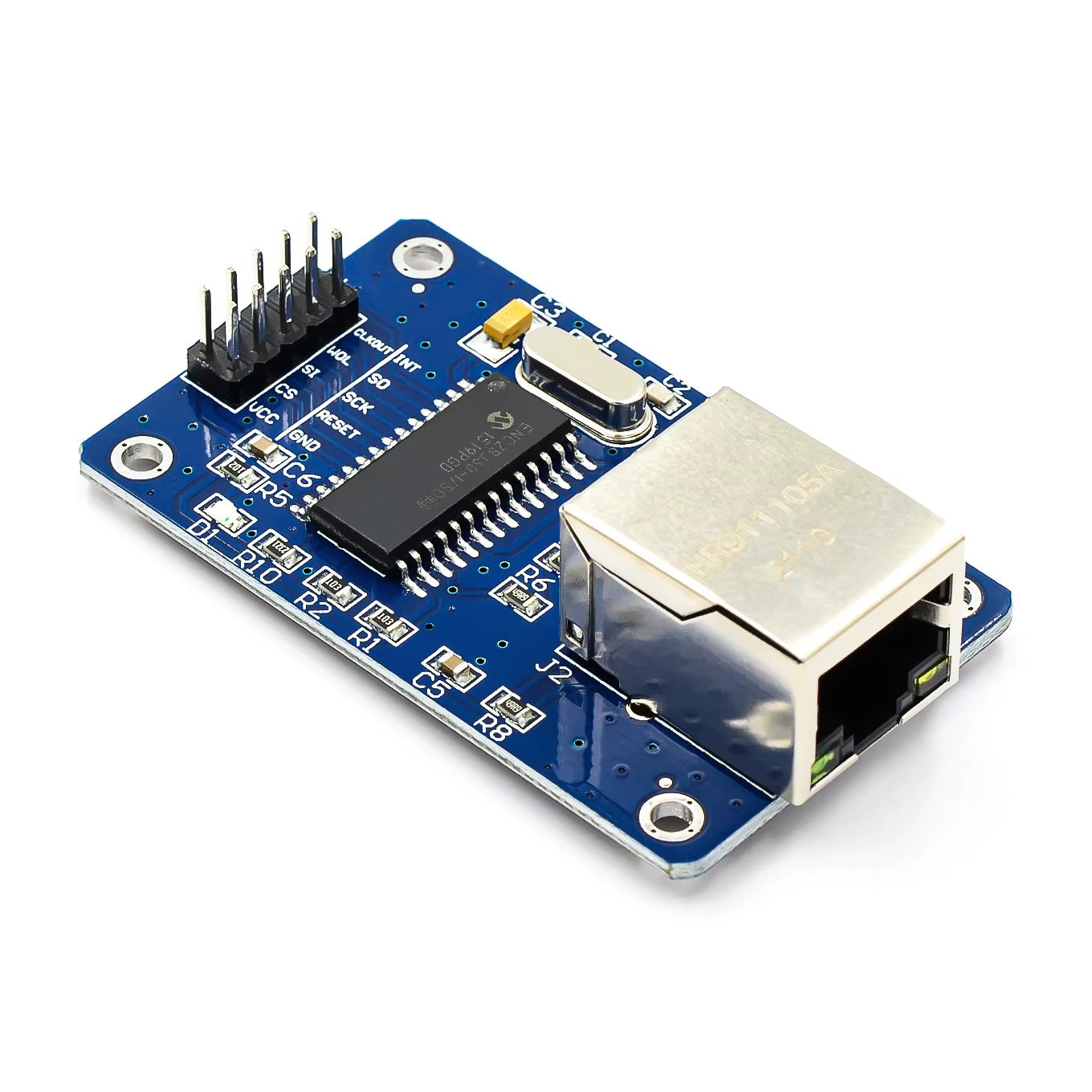

El Módulo Ethernet ENC28J60 proporciona conectividad Ethernet 10BASE-T a microcontroladores mediante interfaz SPI, integrando controlador MAC y PHY en un solo chip para simplificar el diseño de red. Permite descargar tareas de enlace y filtrado de paquetes del MCU (buffer interno y filtros de hardware), reduce la complejidad del firmware y facilita la conexión a redes cableadas estándar.
Aplicaciones Principales
- Conexión Ethernet para proyectos con MCU
- Nodos IoT cableados y registradores de datos
- Integración en impresoras, gateways y routers DIY
- Sistemas embebidos que requieren red estable
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Controlador | ENC28J60 |
| Interfaz host | SPI (MISO, MOSI, SCK, CS) |
| Velocidad de red | 10 Mbps (10BASE-T) |
| Memoria de paquetes | Buffer interno 8 KB |
| Alimentación | 3.3 V DC (nivel lógico 3.3 V) |
| Reloj | Cristal de 25 MHz |
| SPI (Máx.) | Hasta ~10 MHz (depende de la implementación del MCU) |
| Conector de red | RJ45 con transformadores y LEDs (link/activity) |
| Funciones de hardware | Filtrado de paquetes, checksum HW, control de colisiones |
| Temperatura de operación | −40 °C a 85 °C (típico) |
| Consumo | Típicamente decenas de mA en operación |
| Compatibilidad de software | Bibliotecas para Arduino, uIP, lwIP y drivers para MCU con SPI |
