Descripción

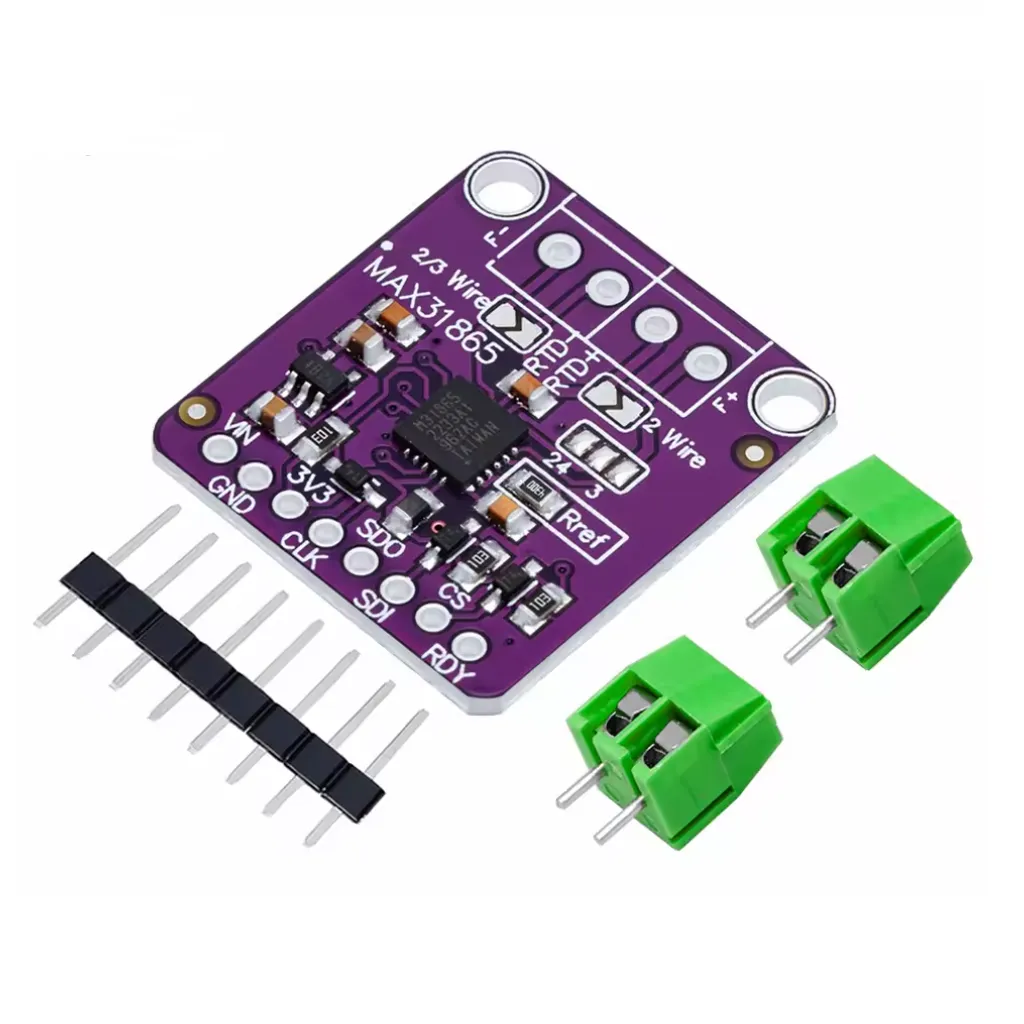

El MAX31865 Módulo ADC permite convertir señales analógicas de sensores RTD como el PT100 y PT1000 en datos digitales de alta resolución, gracias a su conversor de 15 bits. Es compatible con configuraciones de 2, 3 y 4 hilos, así como con microcontroladores que operan a 3.3 V o 5 V, lo que facilita su uso en distintas aplicaciones industriales o científicas. Además, incluye funciones de diagnóstico que detectan errores como circuitos abiertos o en corto, mejorando la confiabilidad del sistema.
Aplicaciones Principales
- Control de temperatura industrial
- Sistemas de monitoreo ambiental
- Proyectos con sensores RTD de alta precisión
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 3.3 V / 5 V |
| Compatibilidad de sensores | PT100 / PT1000 |
| Tipo de sensor soportado | RTD (Resistance Temperature Detector) |
| Conexiones admitidas | 2, 3 y 4 hilos |
| Interfaz de comunicación | SPI (Serial Peripheral Interface) |
| Resolución | 15 bits (0.03125 °C por bit) |
| Precisión típica | ±0.5 °C |
| Tiempo de conversión | Hasta 21 ms |
| Protección contra fallos | Detección de circuito abierto o en corto |
| Compatibilidad | Arduino, ESP32, Raspberry Pi, STM32, etc. |
| Dimensiones del módulo | Aprox. 28 mm × 25 mm |
Configuración
- PT100 – 4 cables:
Configuración de fábrica. No se requiere ninguna modificación en el módulo. - PT100 – 3 cables:
Soldar los pads etiquetados como “2/3 Wire”.
Cortar el puente entre los pads “24”.
Soldar el pad central con el pad “3”. - PT100 – 2 cables:
Soldar los pads etiquetados como “2/3 Wire”.
Soldar los pads etiquetados como “2 Wire”.
