Descripción

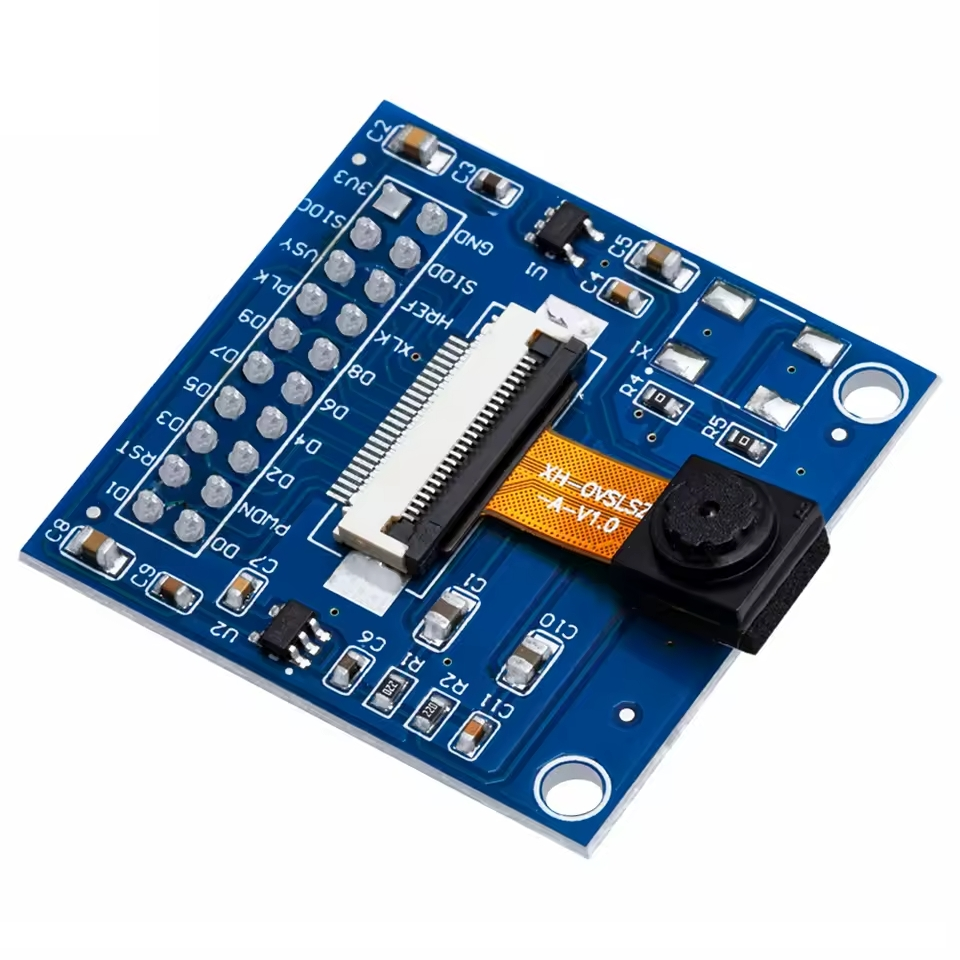

La cámara OV7670 640×480 0.3MP CMOS es un módulo compacto de captura de imágenes con resolución VGA (640×480) y salida digital de 8 bits. Utiliza interfaz de control SCCB (similar a I²C) para configurar parámetros de captura, y es ampliamente empleada en proyectos con microcontroladores, FPGA y sistemas de prueba de procesamiento de imágenes. Su bajo consumo energético y formato reducido permiten una integración sencilla en sistemas embebidos y aplicaciones educativas.
Aplicaciones Principales
- Captura de imágenes en sistemas embebidos
- Procesamiento básico de imágenes en microcontroladores
- Proyectos de robótica con detección visual
- Sistemas de aprendizaje y enseñanza en electrónica
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Sensor | CMOS OV7670 |
| Resolución máxima | 640 × 480 píxeles (VGA, 0.3 MP) |
| Resoluciones soportadas | VGA (640×480), QVGA (320×240), QQVGA (160×120) |
| Interfaz de comunicación | Paralelo de 8 bits (D0–D7) |
| Voltaje de operación | 3.3 V |
| Consumo típico | ~60 mA |
| Dimensiones aproximadas | 28 × 28 mm |
| Compatibilidad | ESP32, Raspberry Pi, STM32 y otros microcontroladores |
Recursos
- Vea también: Cámara VGA OV7670 con Buffer
